פירוק והחלפת דיזה במכונה תעשייתית

מטרה

מדריך זה מפרט את תהליך פירוק וחליצת הדיזה מתוך תושבת המכונה לאחר התקנת הבקים. המטרה היא להבטיח את סגירת המכסה הראשי, שחרור והסטת צינורית שמן האמולסיה, וחליצת הדיזה התקועה בבטחה באמצעות רצועת נשיאה ומוט פליז עד לשליפתה המלאה מתוך בית הדיזה.

מה תלמדו

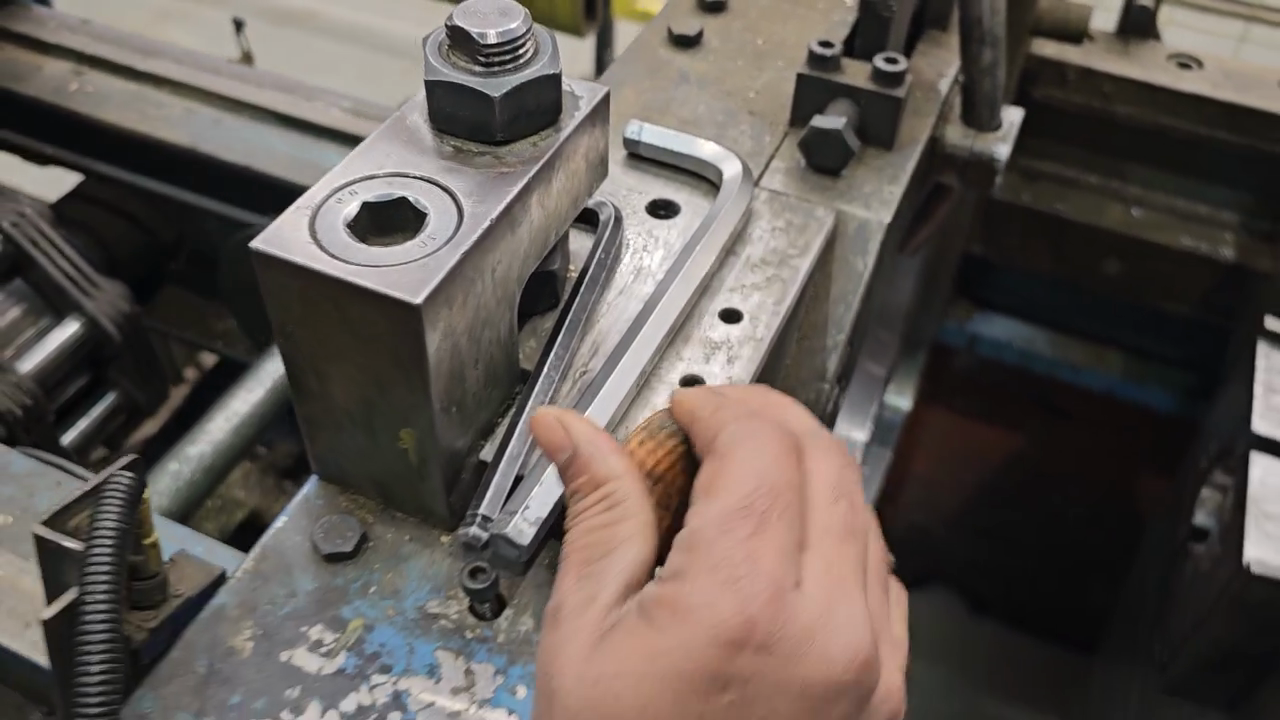

• כיצד לסגור ולהדק כראוי את מכסה המכונה עם 12 ברגים בעזרת מפתח אלן 14 מ"מ.

• כיצד לשחרר ולקבע מחדש את צינורית שמן האמולסיה כדי לפנות מרחב עבודה לדיזה.

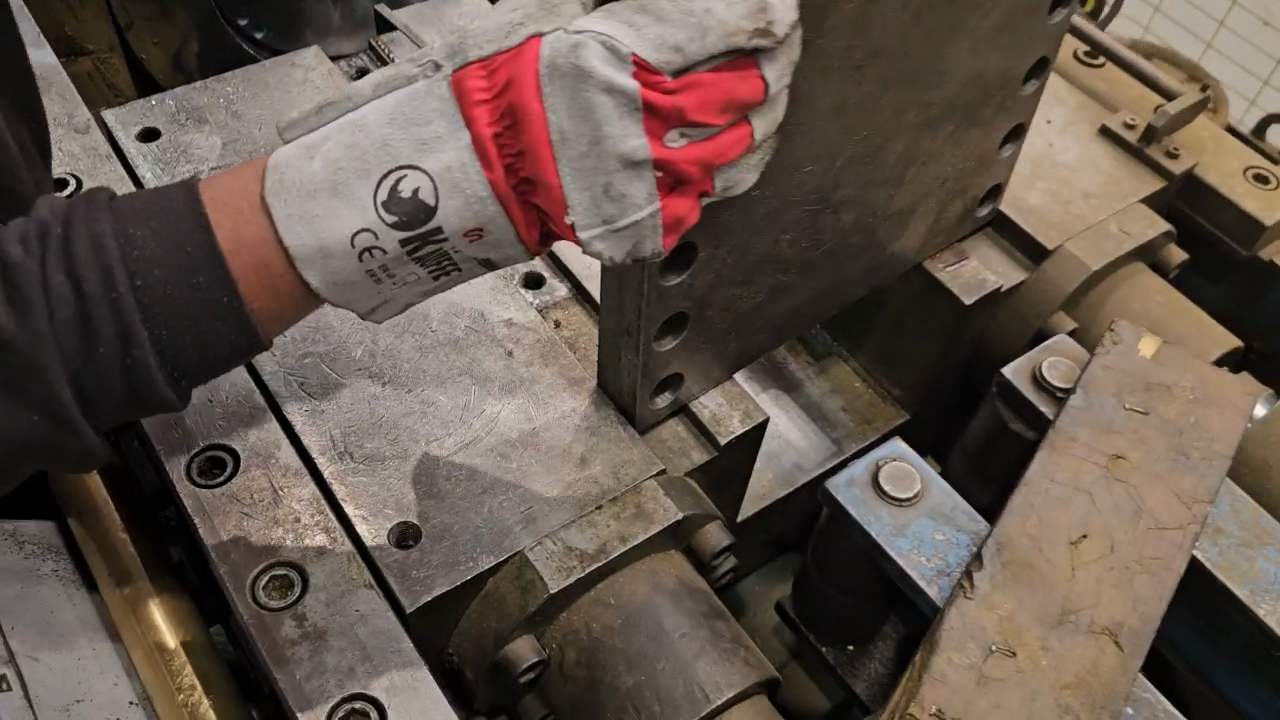

• כיצד לשחרר את ברגי תושבת הדיזה ולהסיר את המכסה שלה בבטחה.

• כיצד לאבטח את הדיזה ברצועת נשיאה ולחלוץ אותה מהלחץ בעזרת מוט פליז ומכות פטיש.

סגירת מכסה המכונה והידוק הברגים

לאחר הנחת הבקים במקומם, יש להחזיר את המכסה הראשי ולסגור את כל הברגים המחזיקים אותו.

1

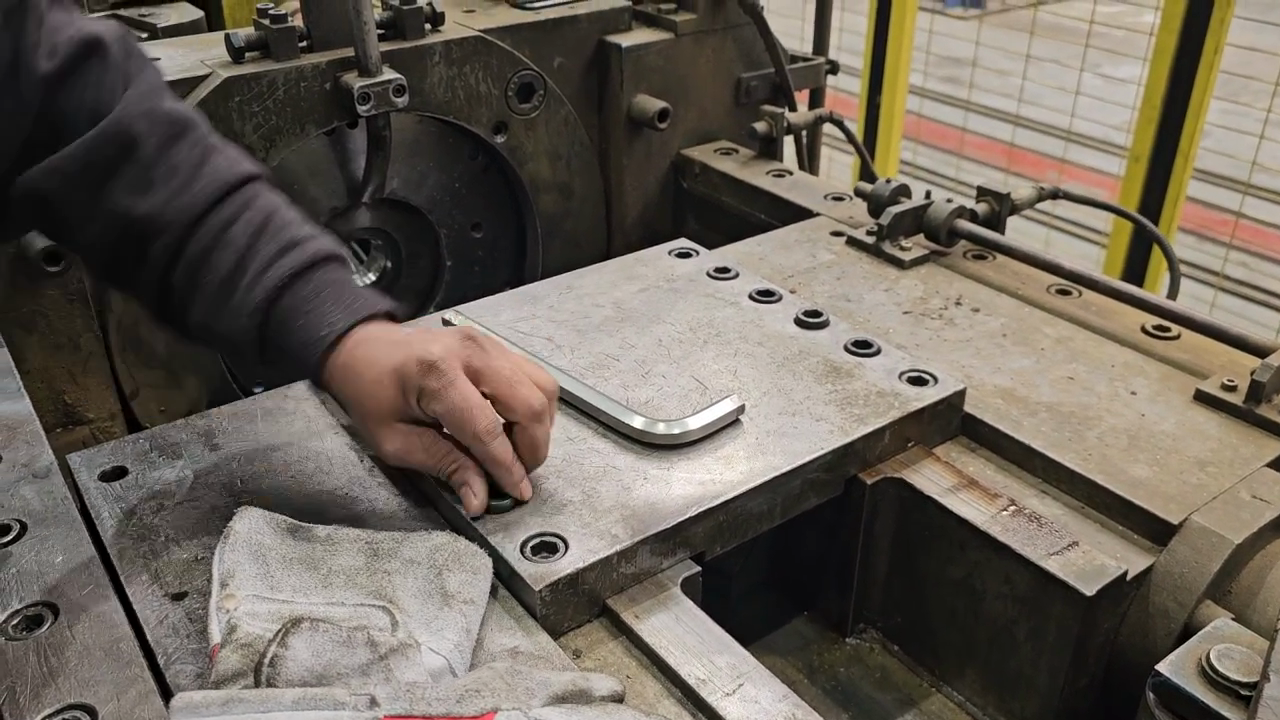

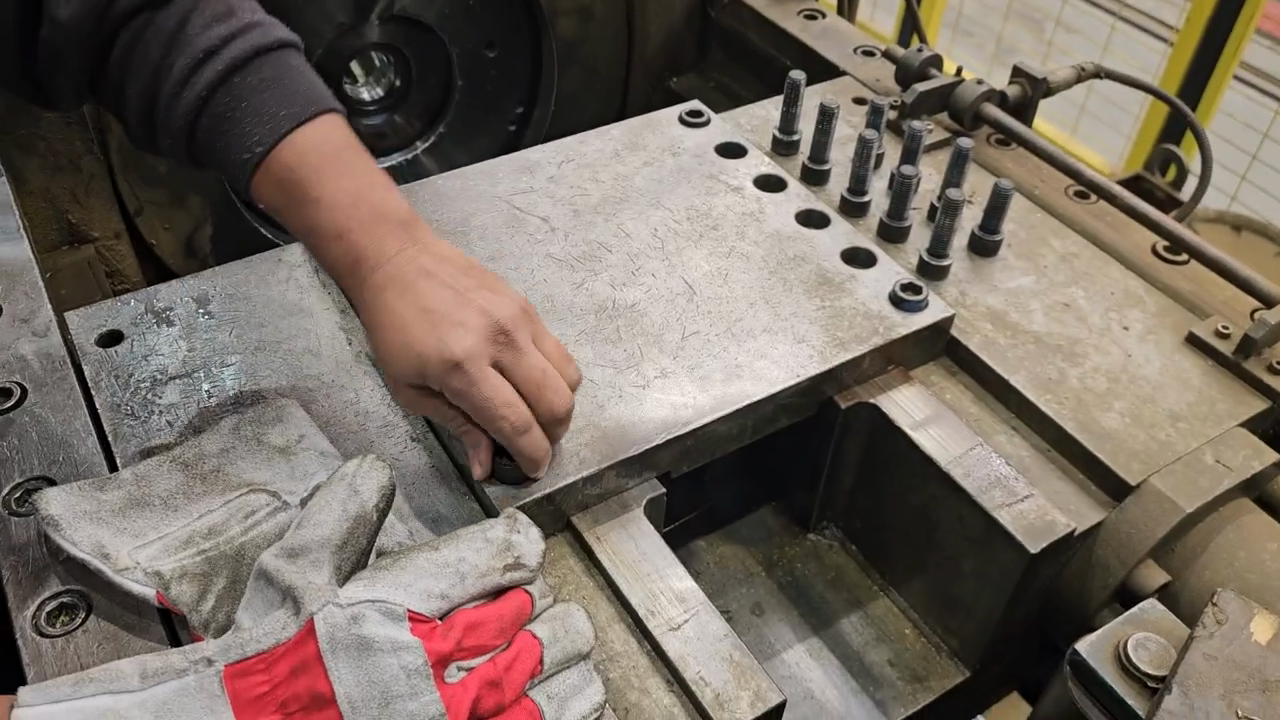

תחילה מכניסים את הברגים באופן ידני כדי לוודא התאמה נכונה להברגות.

3

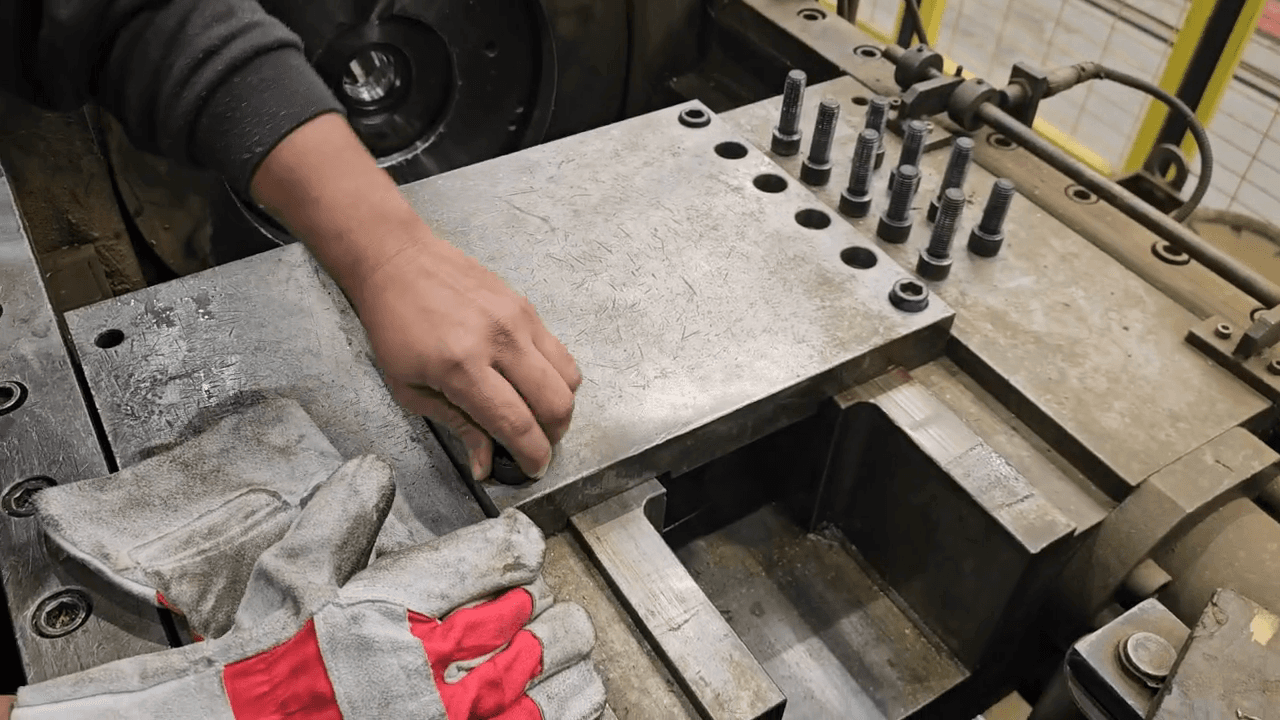

סגירת ארבעת הברגים החיצוניים מייצבת את המכסה לפני הידוק יתר הברגים.

4

לאחר סיום שלב זה, כל 12 הברגים מהודקים היטב והמכסה מאובטח למקומו.

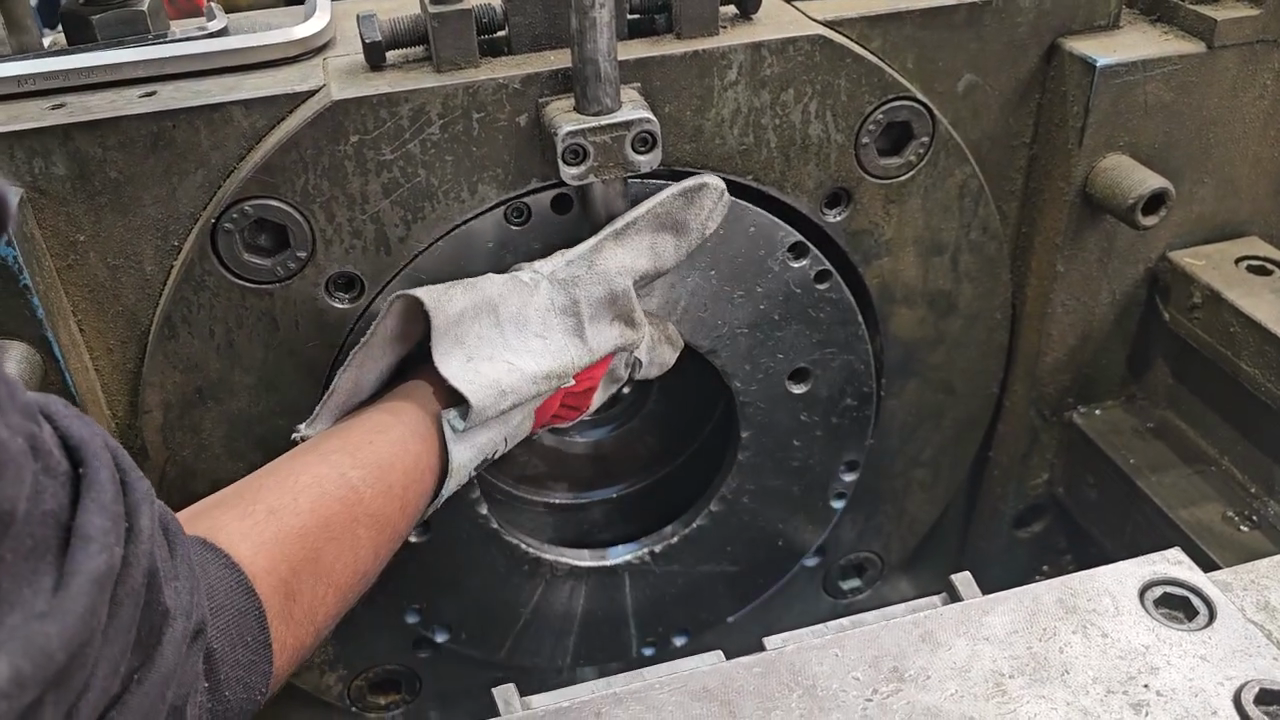

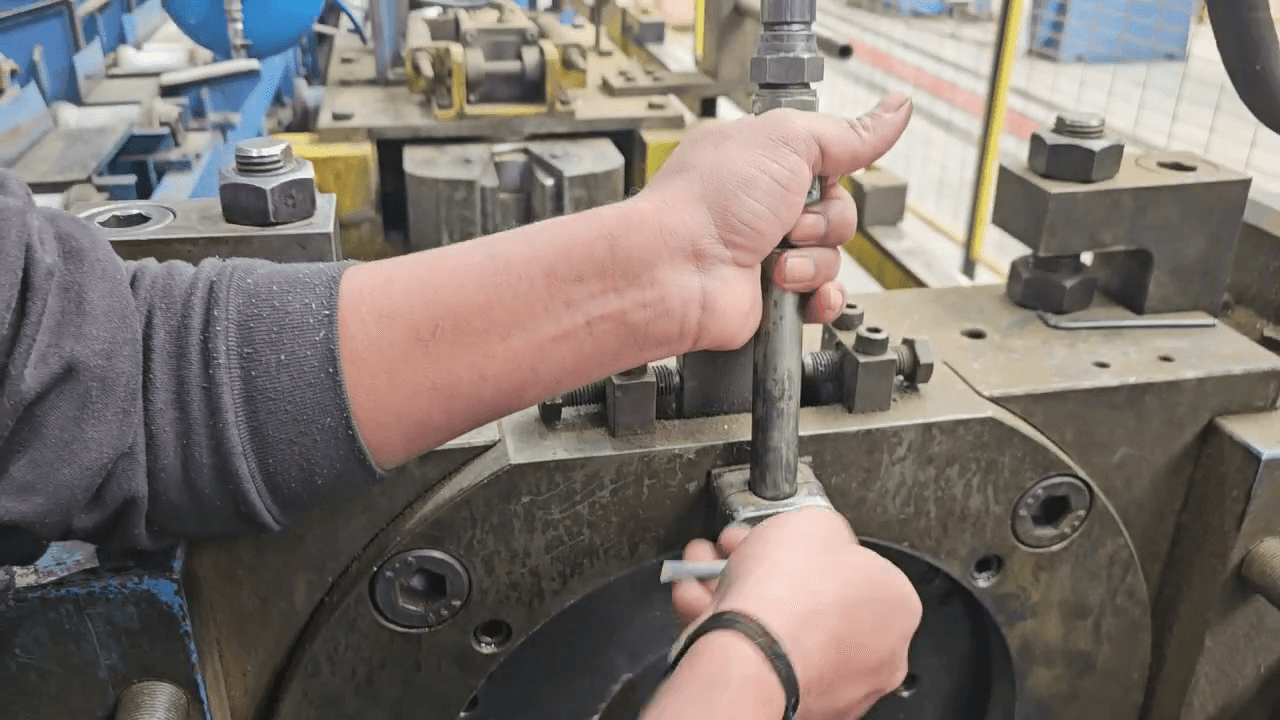

פינוי והרמת צינורית שמן האמולסיה

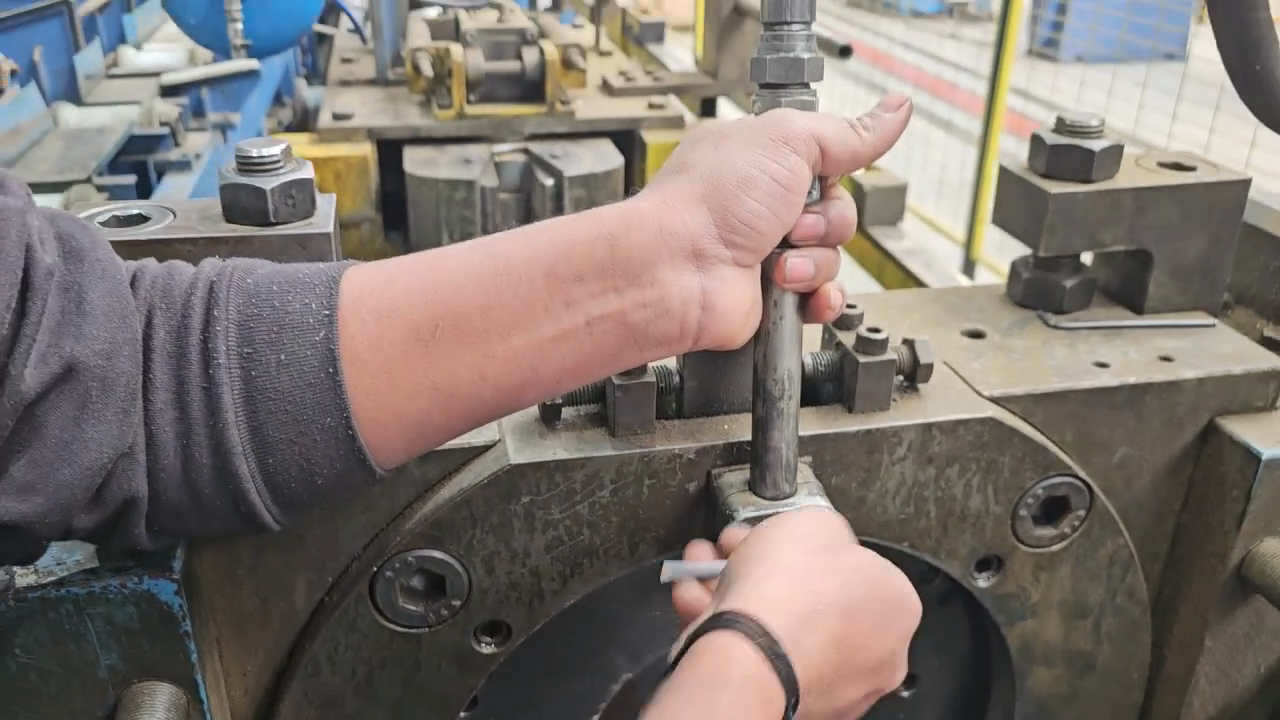

כדי לאפשר גישה חופשית לעבודה מול הדיזה, נדרש לפנות את הצינורית המזינה נוזל קירור.

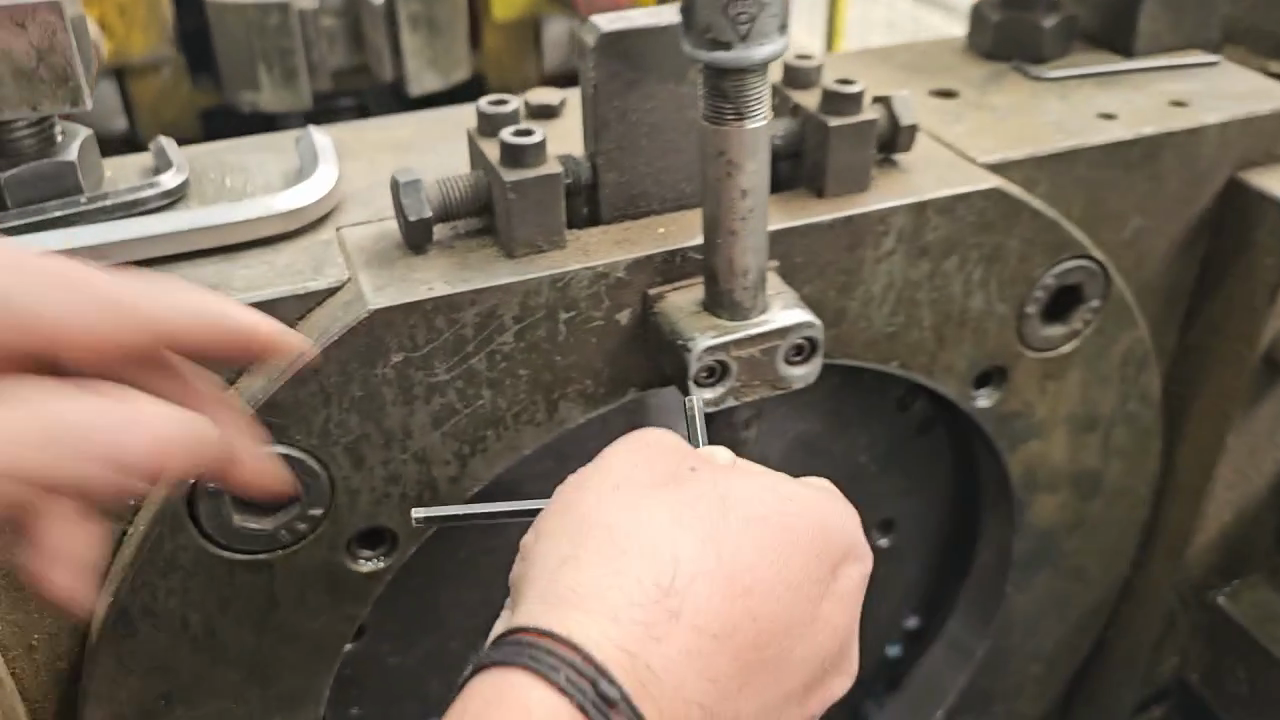

1

פתיחה זו נועדה רק לאפשר את הזזת הצינורית ואינה דורשת את הסרת הברגים לחלוטין.

2

קיבוע הצינורית מונע ממנה ליפול או להפריע במהלך פירוק הדיזה.

שחרור תושבת הדיזה והסרת המכסה

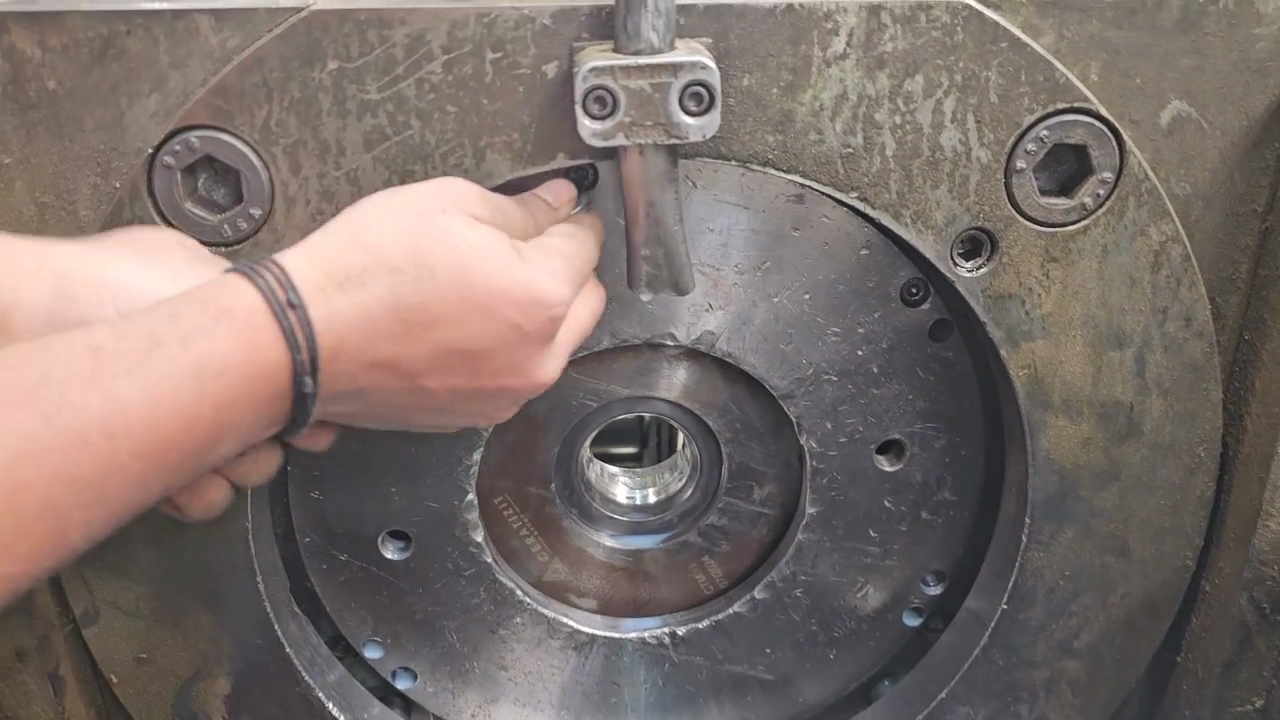

1

4

אבטחת הדיזה וחליצתה מהתושבת

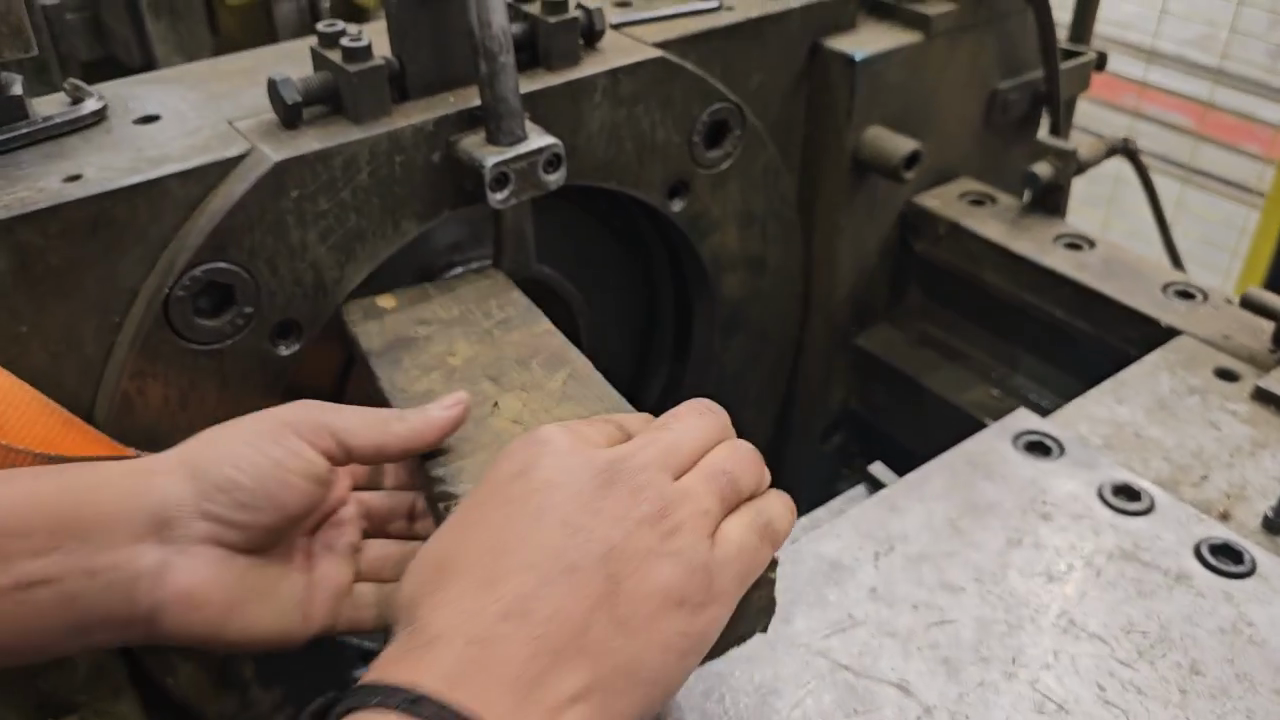

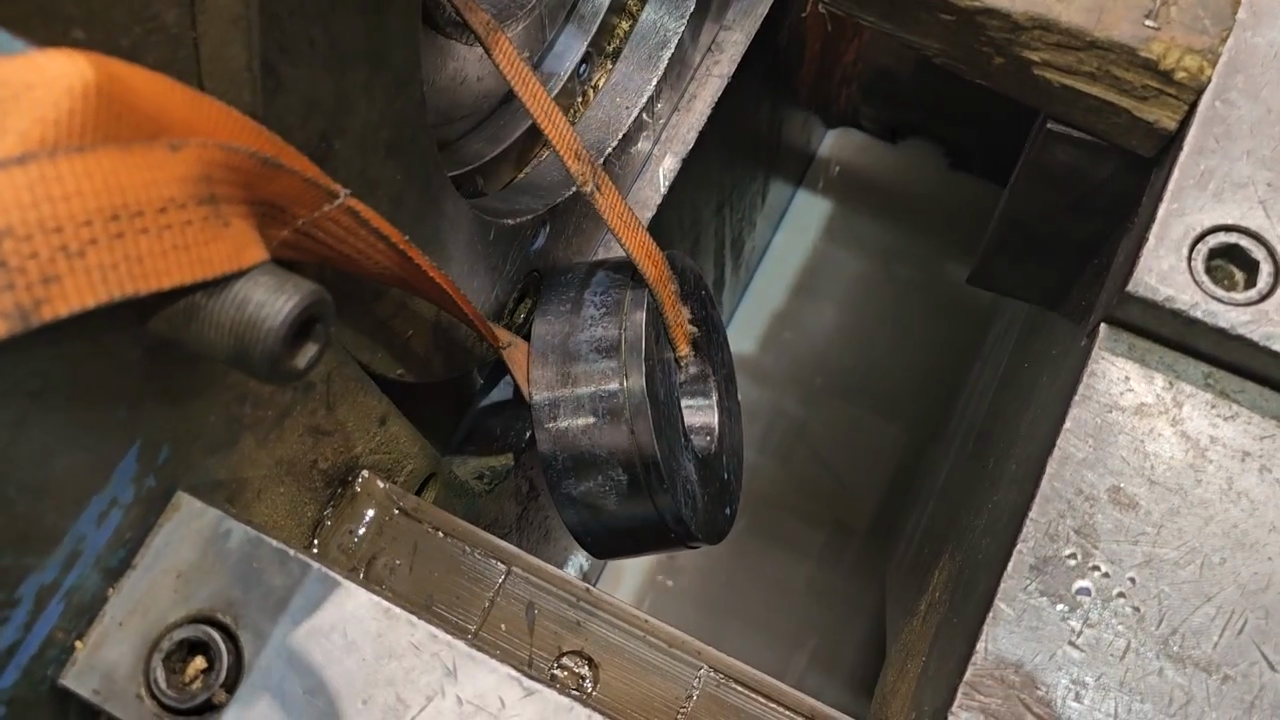

לפני הפעלת כוח להוצאת הדיזה, חובה לאבטח אותה מפני נפילה לחלל המכונה.

1

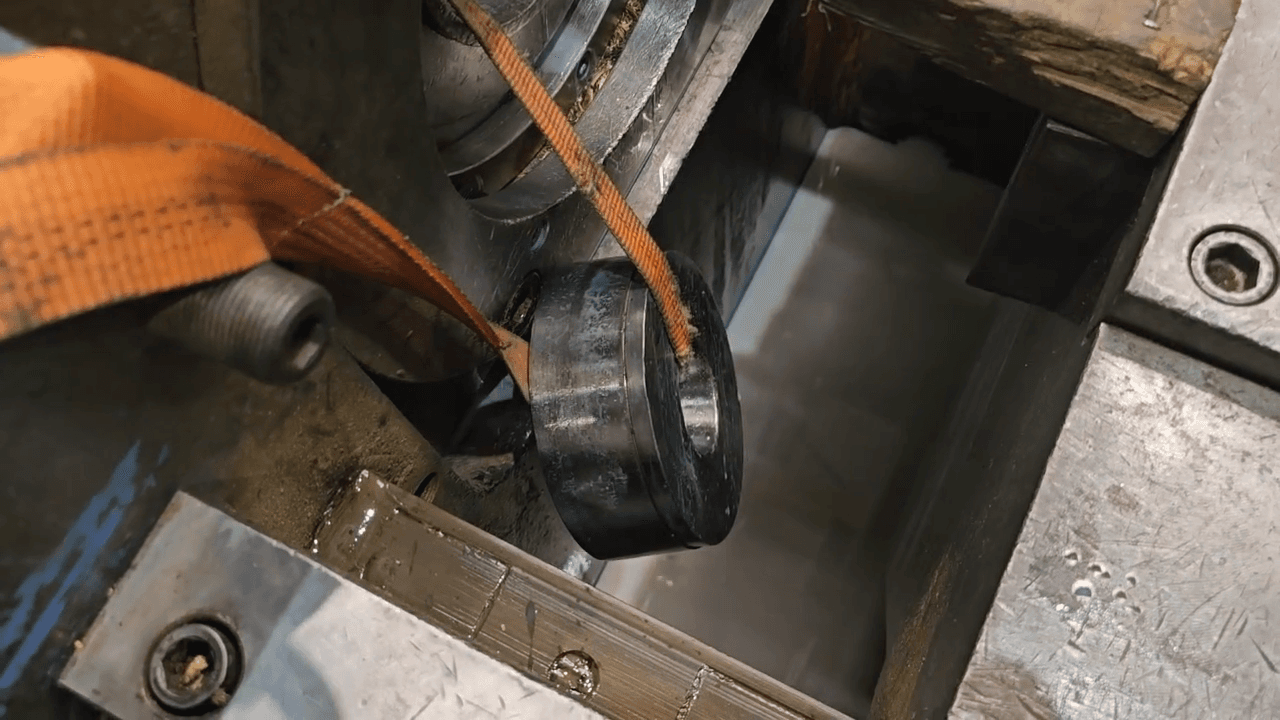

הרצועה מבטיחה שבעת השחרור הדיזה לא תיפול פנימה ותגרום נזק.

2

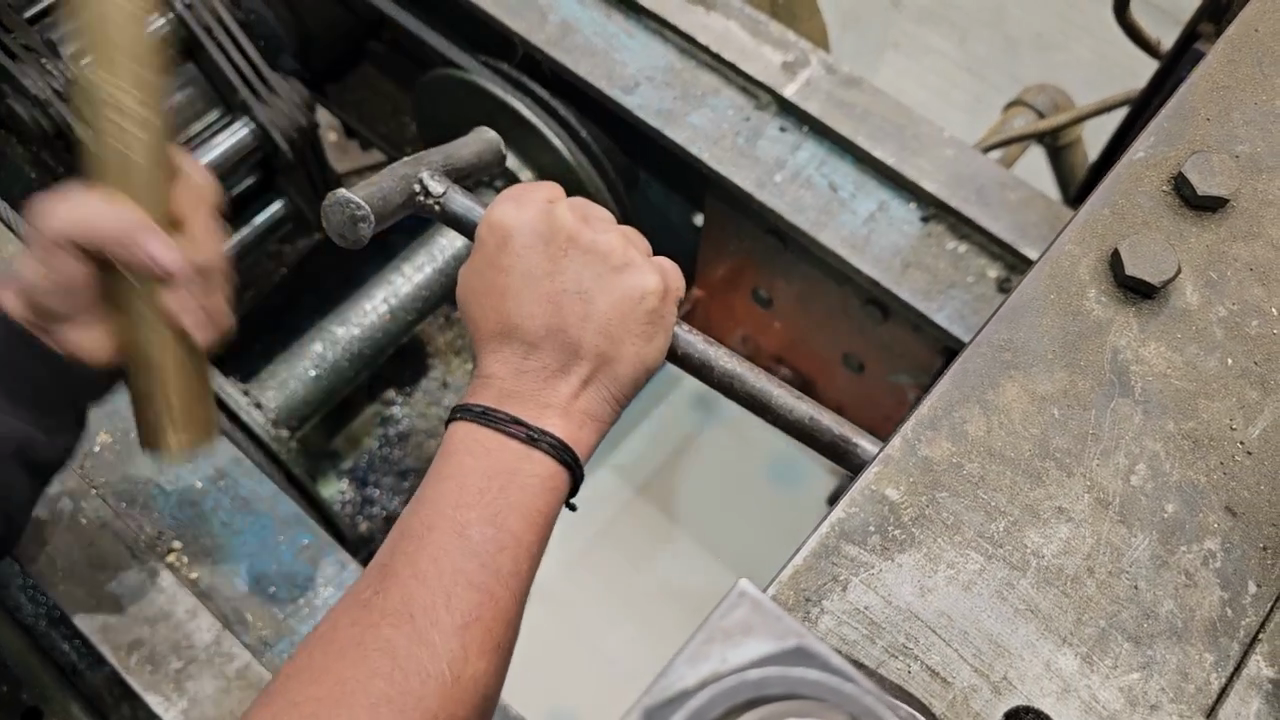

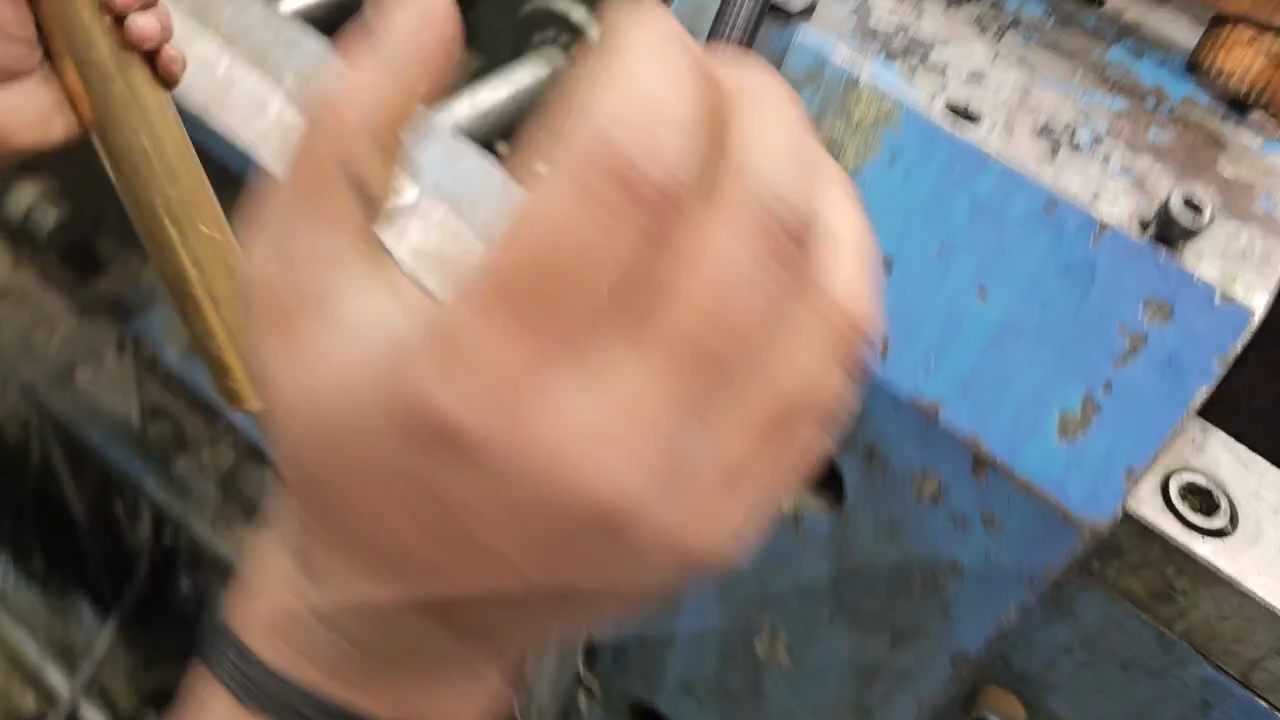

שימוש במוט פליז מונע פגיעה במתכת הדיזה תוך העברת עוצמת המכה לחליצתה.

ניתן להשתמש באביזר הארכה נוסף כדי להגביר את אפקטיביות המכות.

וודאו כי הדיזה יצאה במלואה מבית התושבת ומוחזקת בצורה בטוחה על גבי רצועת הנשיאה.

בדקו את הבנתכם

1. באיזה סדר יש להדק את 12 הברגים של מכסה המכונה? תחילה מכניסים את כל 12 הברגים בצורה ידנית, לאחר מכן מהדקים את 4 הברגים החיצוניים עם מפתח אלן 14 מ"מ, ורק בסוף מהדקים את שאר הברגים בחוזקה.

2. מדוע חשוב להרים ולקבע את צינורית שמן האמולסיה לפני פירוק הדיזה? הצינורית ממוקמת באזור הגישה; הרמתה וקיבועה באמצעות הברגים מפנים מקום עבודה ומונעים ממנה להפריע לתהליך שליפת הדיזה.

3. מהי מטרת רצועת הנשיאה הנקשרת סביב הדיזה לפני חליצתה? רצועת הנשיאה (יחד עם המפתח הנועל אותה) נועדה לתפוס ולאבטח את הדיזה כך שלא תיפול כלפי מטה לתוך קרבי המכונה כשהיא משתחררת מהתושבת.
