הגדרת מיישרת עגולים והחלפת פלסטיק מוביל
מדריך טכני שלב אחר שלב לביצוע סט-אפ והגדרת מיישרת עגולים, כולל פתיחת מגירת המיישרת, שחרור ברגי כיוון והחלפת פלסטיק המוביל במכונה.
By FML FINKELSTEIN METALS
מדריך זה מפרט את תהליך הסט-אפ למיישרת עגולים במכונת הבר-טו-בר (Bar to Bar), כולל החלפת פלסטיק המוביל והכנת המכונה להזנת מידות.
במהלך כל העבודה על מיישרת העגולים יש להקפיד על שימוש בכפפות מכונאים להגנה על הידיים.
פתיחת מגירת המיישרת
כדי לגשת לחלקים הפנימיים, עלינו לפתוח תחילה את מנעולי הדלת ואת מגירת המיישרת.
1

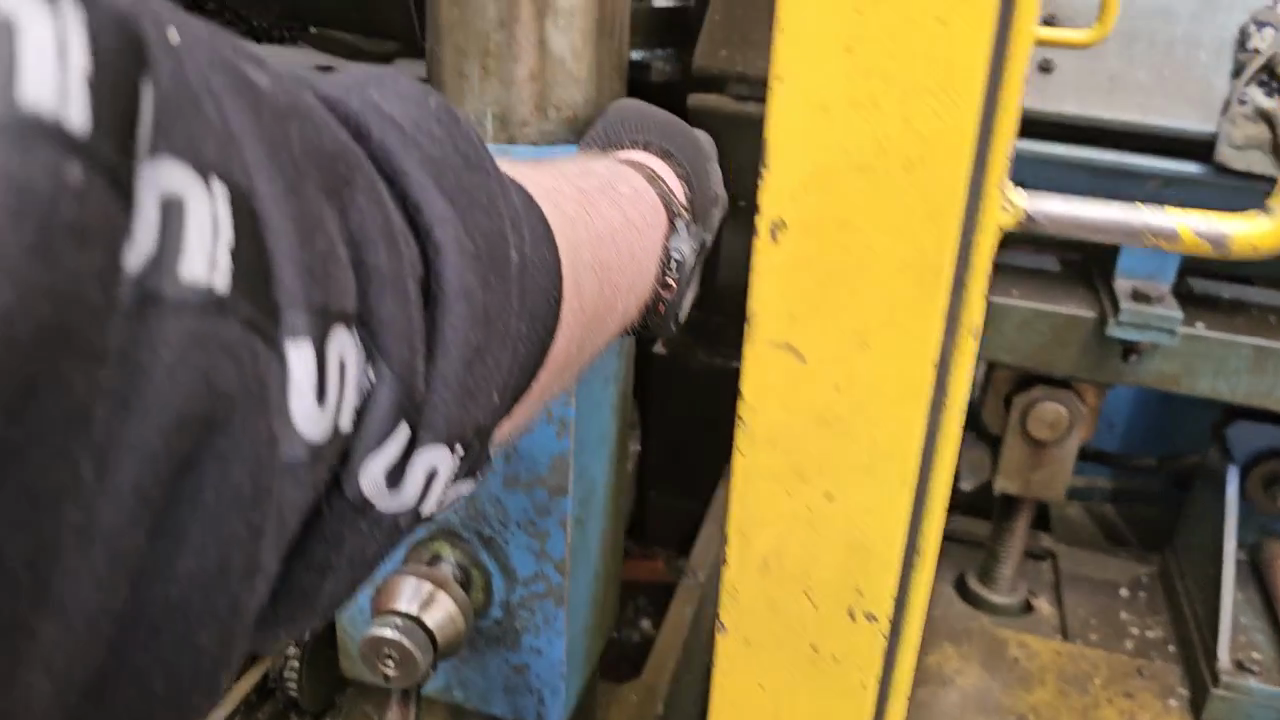

פתחו את המנעול העליון ואת המנעול התחתון של דלת גלגלי המיישרת והפתח.
2

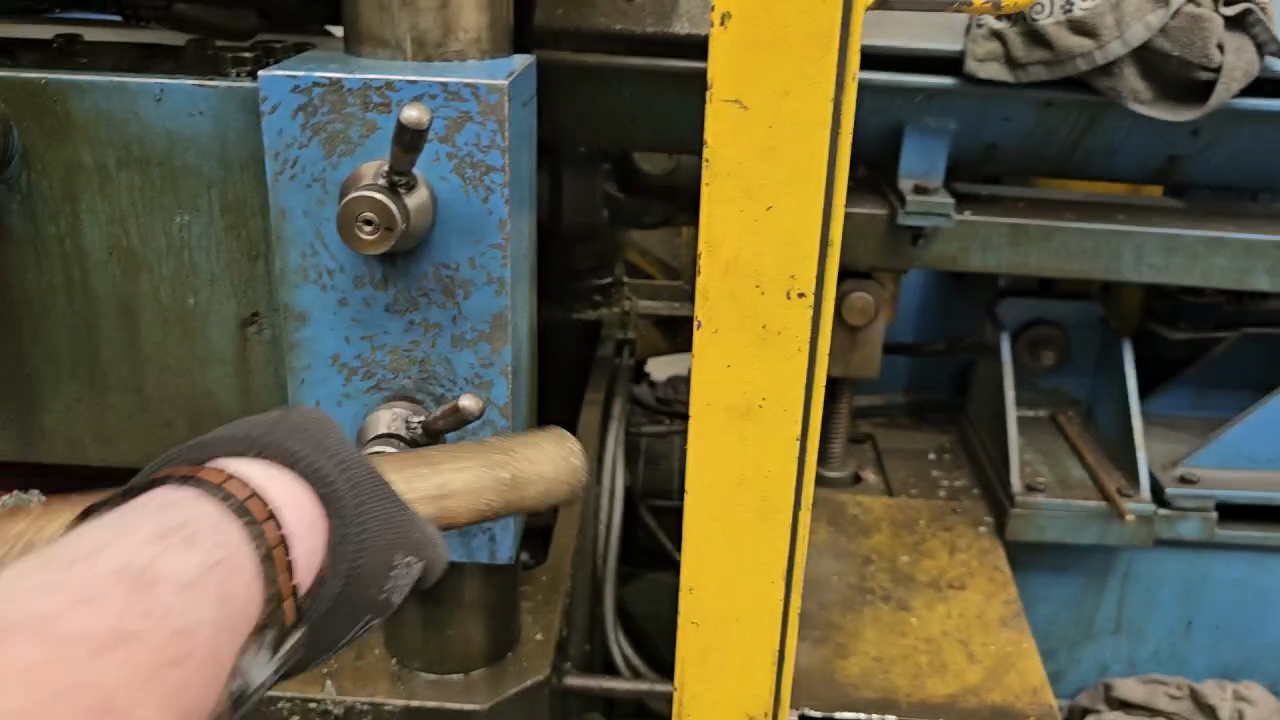

שחררו את נעילת הידיות של המגירה. ניתן להשתמש במוט פליז ולהכות קלות למעלה ולמטה כדי לשחרר ולהוציא אותן.
3

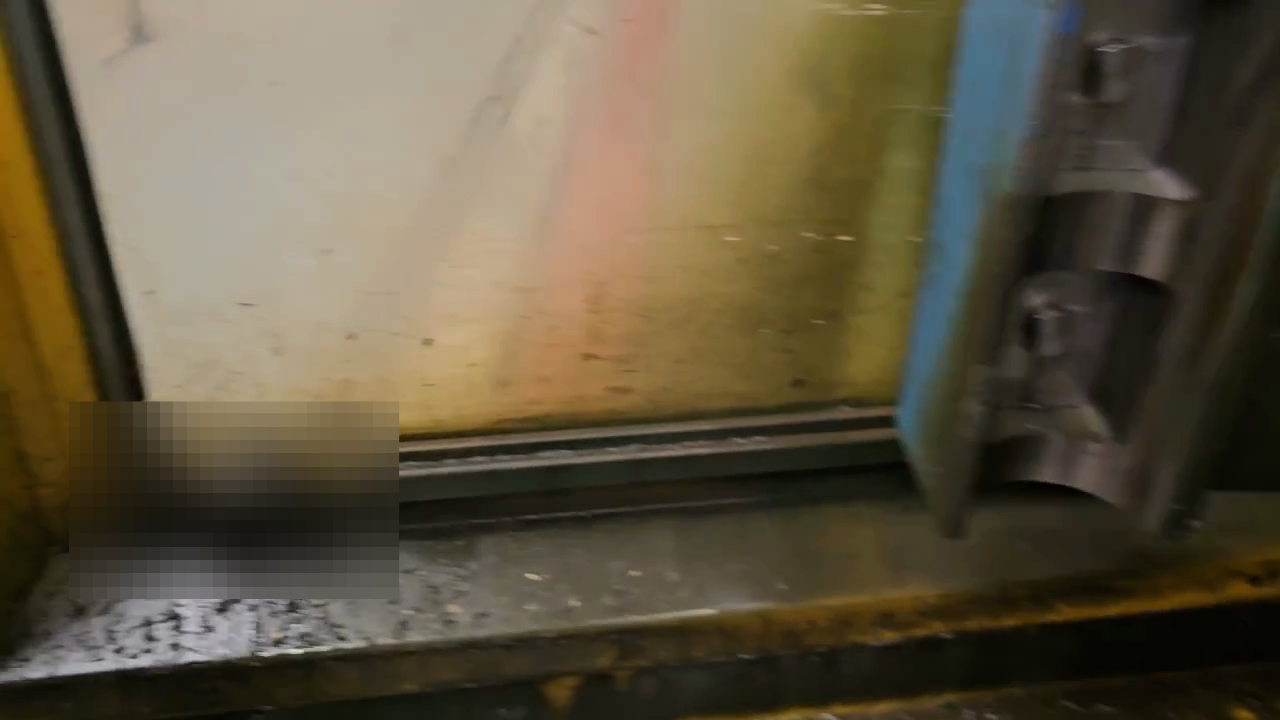

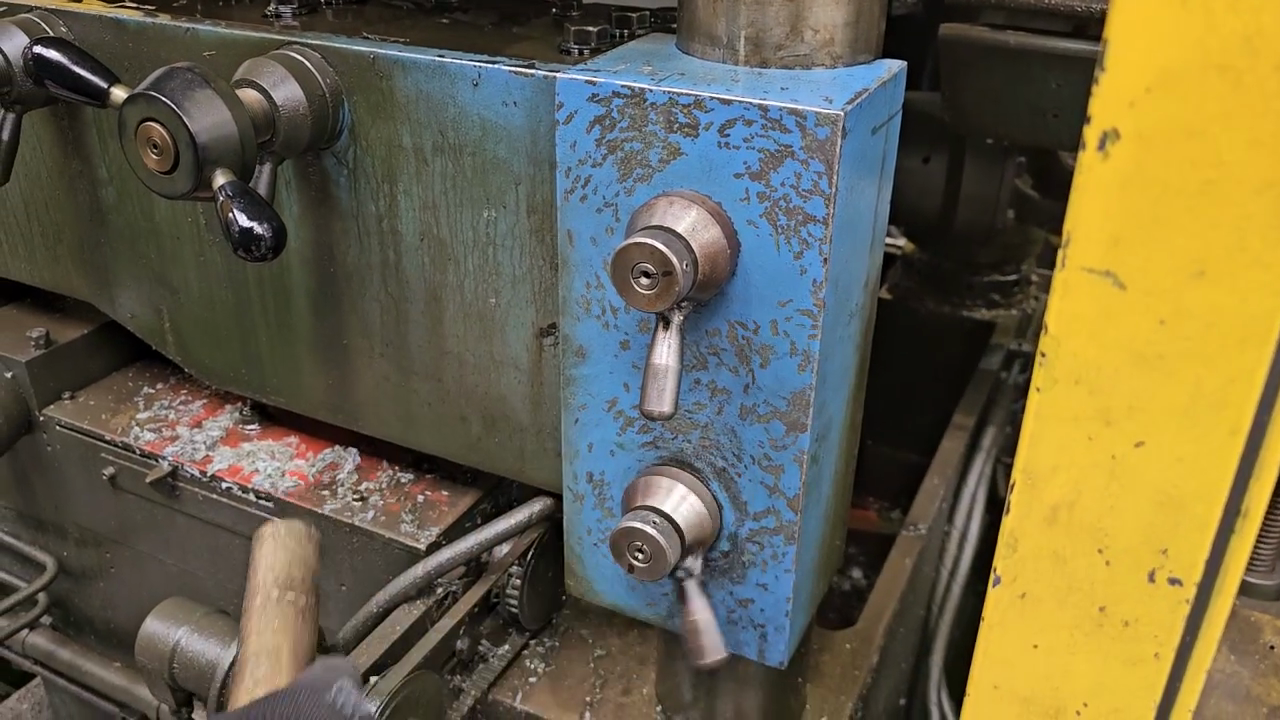

משכו החוצה את שני פיני הכסף כדי לשחרר לחלוטין את הפאנל.
4

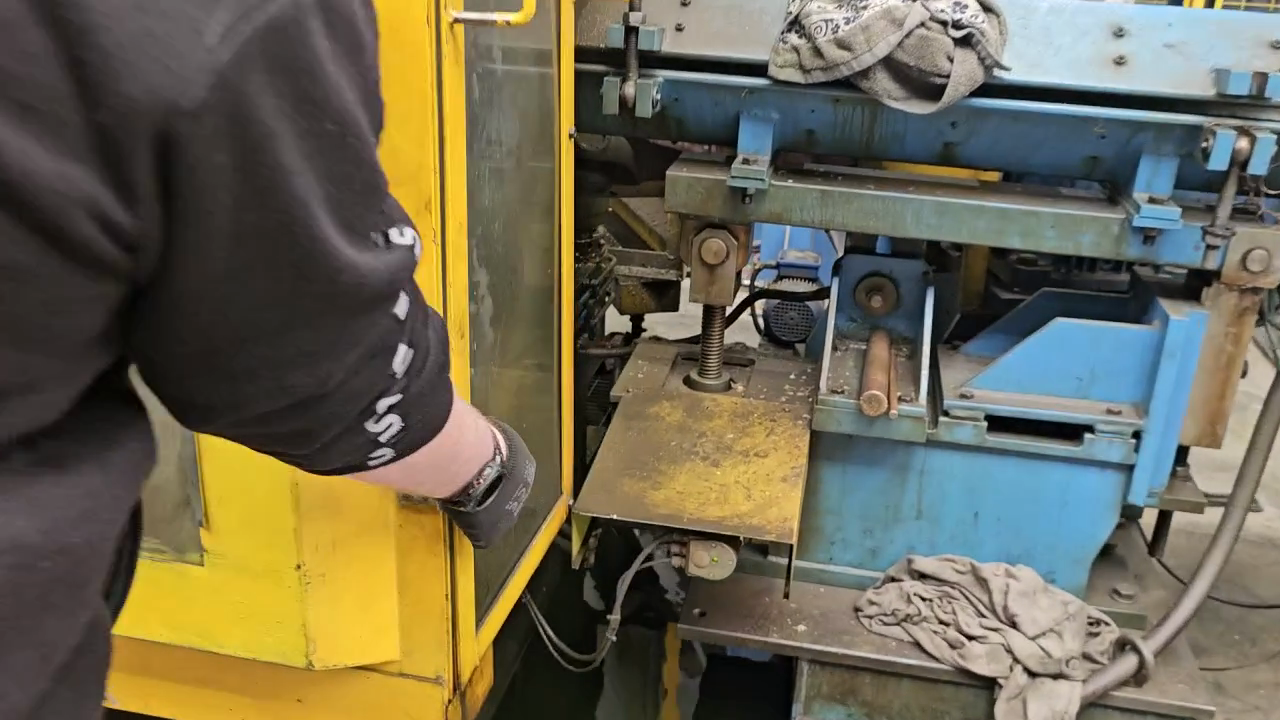

משכו החוצה ופתחו את מגירת מיישרת העגולים.
שחרור הברגים והחלפת פלסטיק המוביל
לאחר פתיחת המגירה, ניגש לשחרור ברגי הכיוון והחלפת החלקים הנדרשים.
5

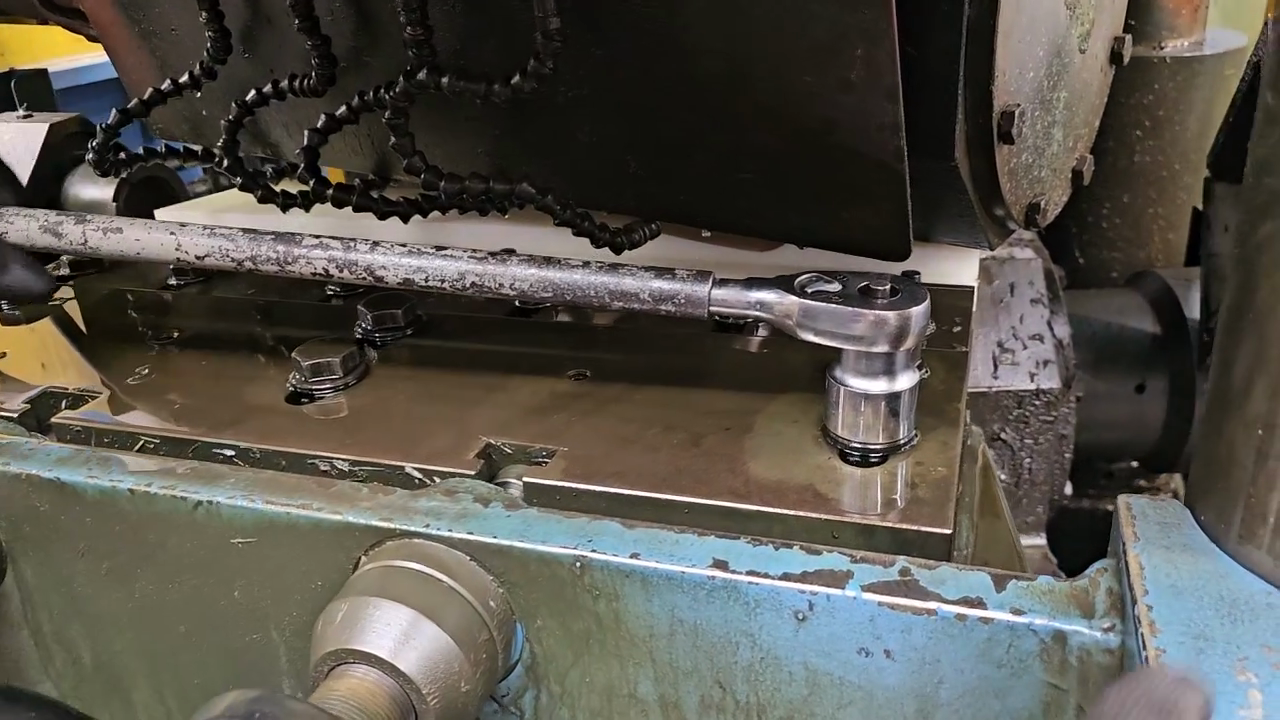

שחררו מעט את ששת ברגי הכיוון באמצעות מפתח בוקסה 30 מ"מ. אין לפתוח את הברגים עד הסוף, אלא רק לשחרר אותם מעט כדי לאפשר את כיוון הפלסטיקים של המיישרת בהמשך.
6

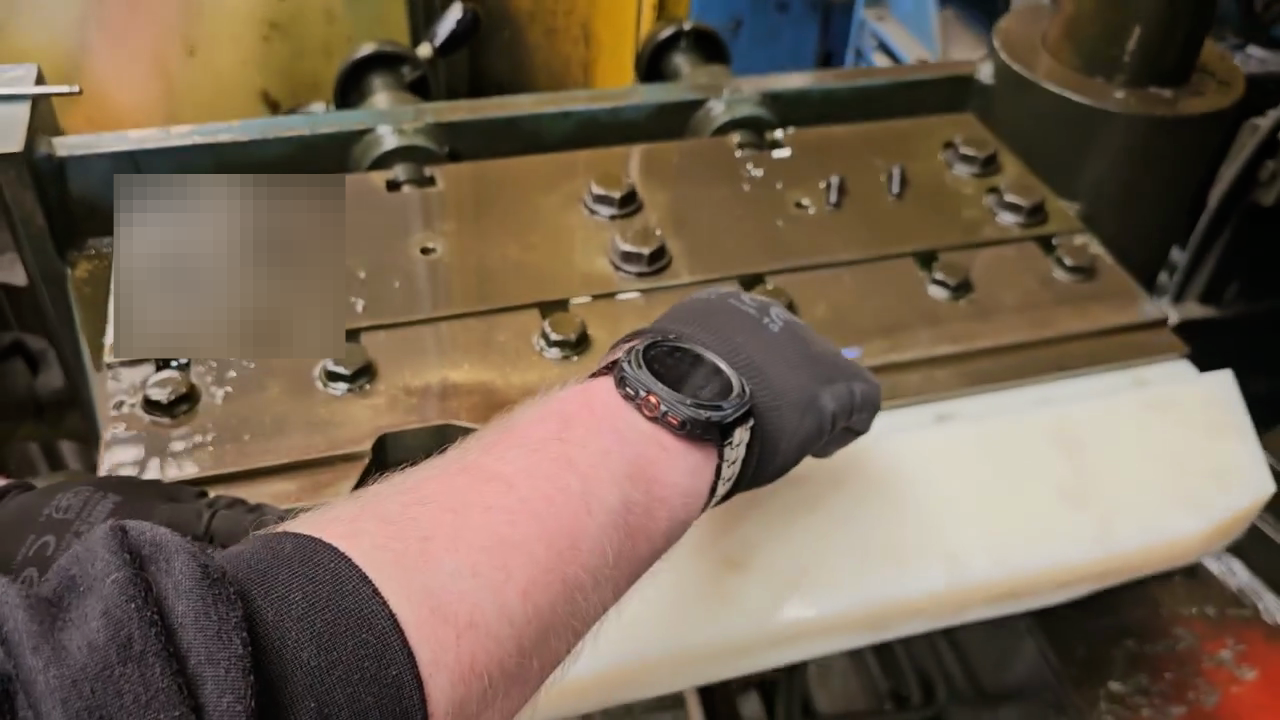

פתחו את ארבעת הברגים בעזרת מפתח אלן 6 מ"מ כדי לשחרר את פלסטיק המוביל הקיים.
7

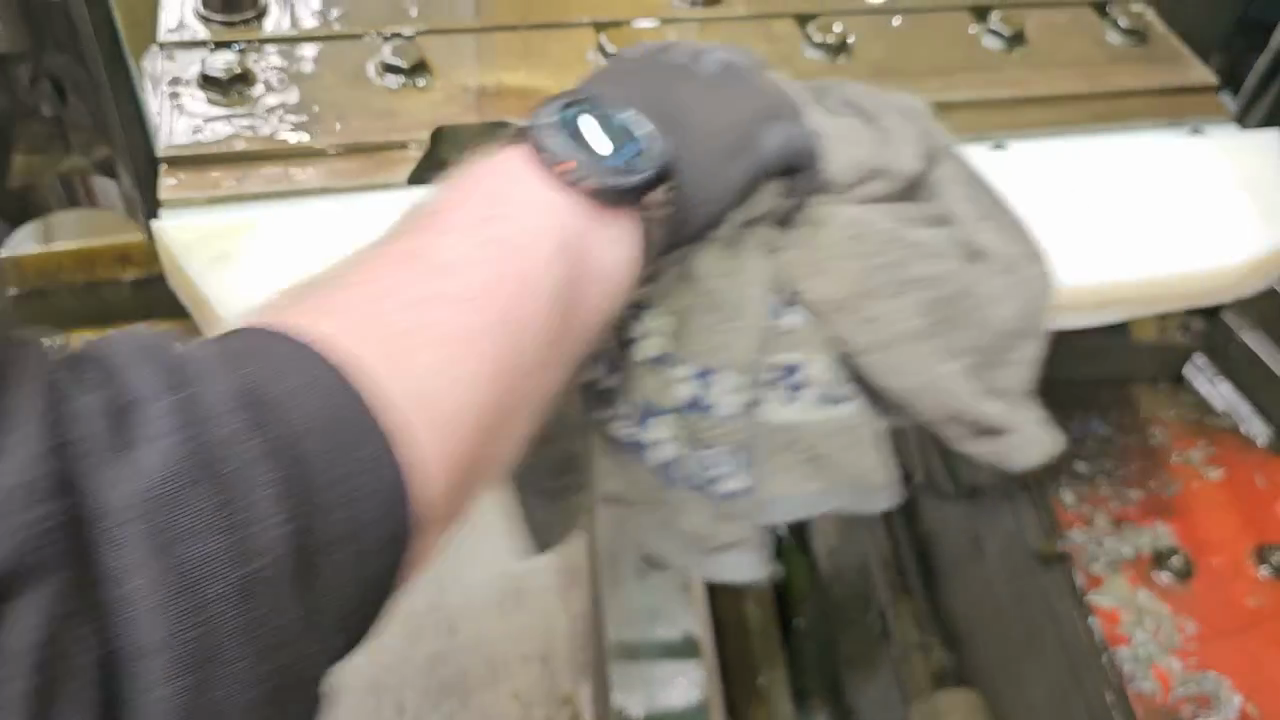

הוציאו את הפלסטיק הישן, נקו אותו היטב באמצעות סמרטוט, והחזירו אותו למקום האחסון המיועד שלו.
8

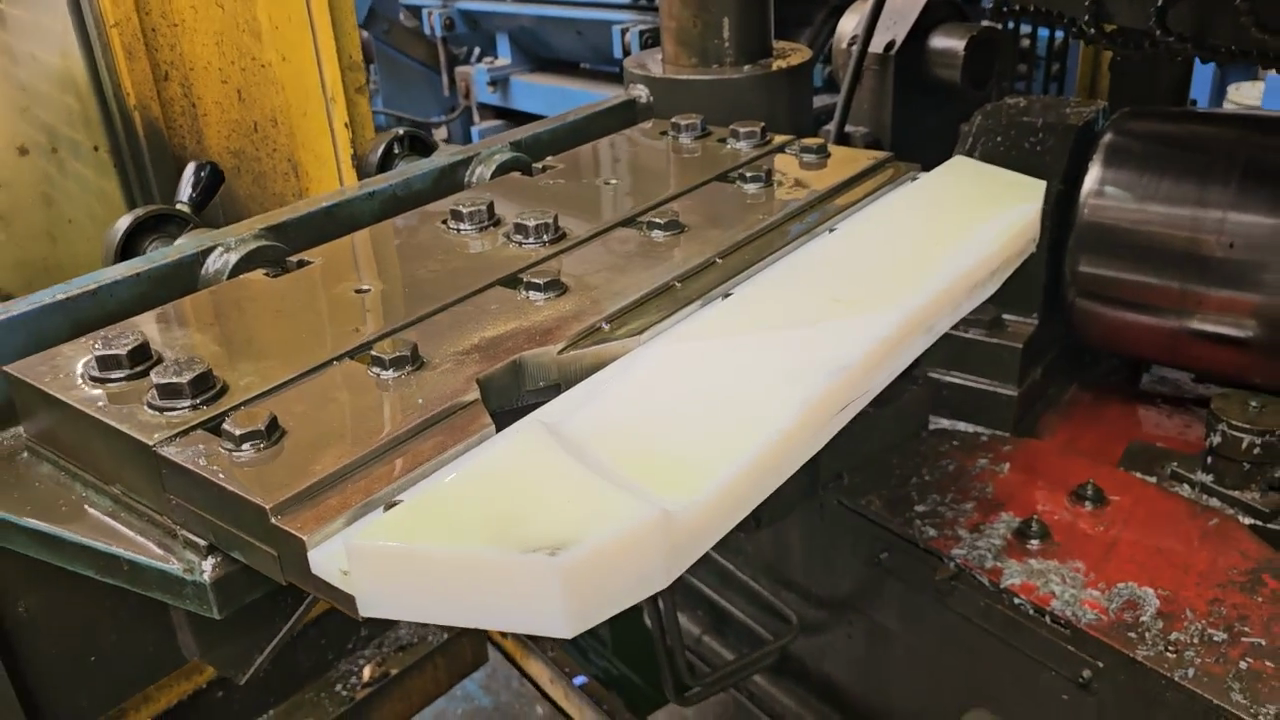

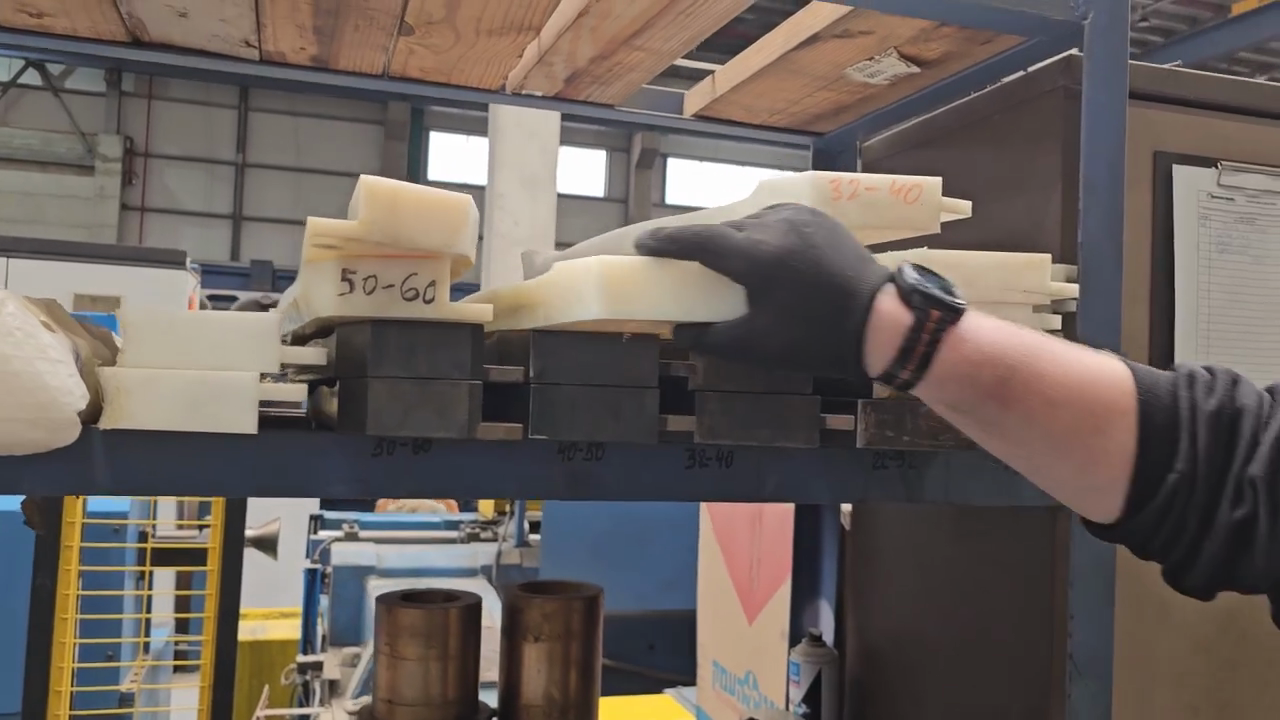

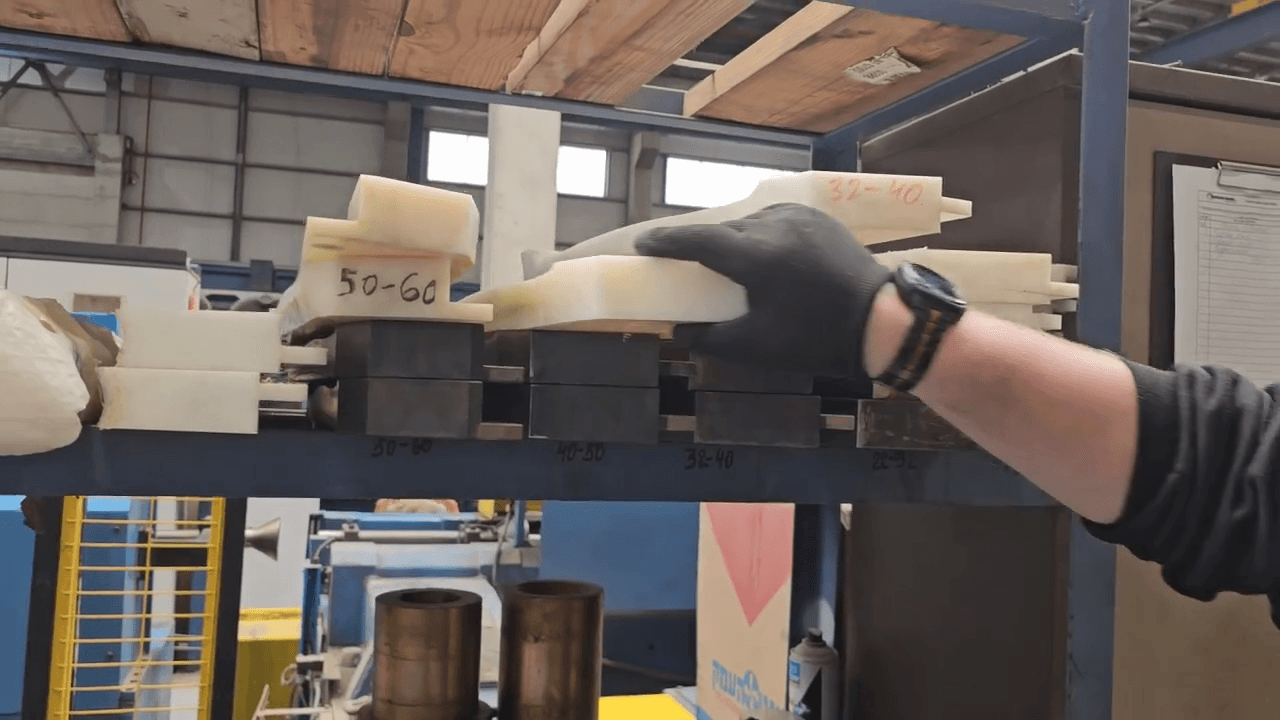

בחרו את פלסטיק המוביל החדש המתאים לעבודה, והניחו אותו במקומו במכונה בהתאם למיקומי הברגים.
9
הבריגו חזרה את ארבעת ברגי האלן. סגרו אותם תחילה בצורה ידנית כדי לוודא התאמה, ולאחר מכן הדקו אותם היטב בעזרת מפתח אלן 6 מ"מ.
סיום והזנת נתונים
10

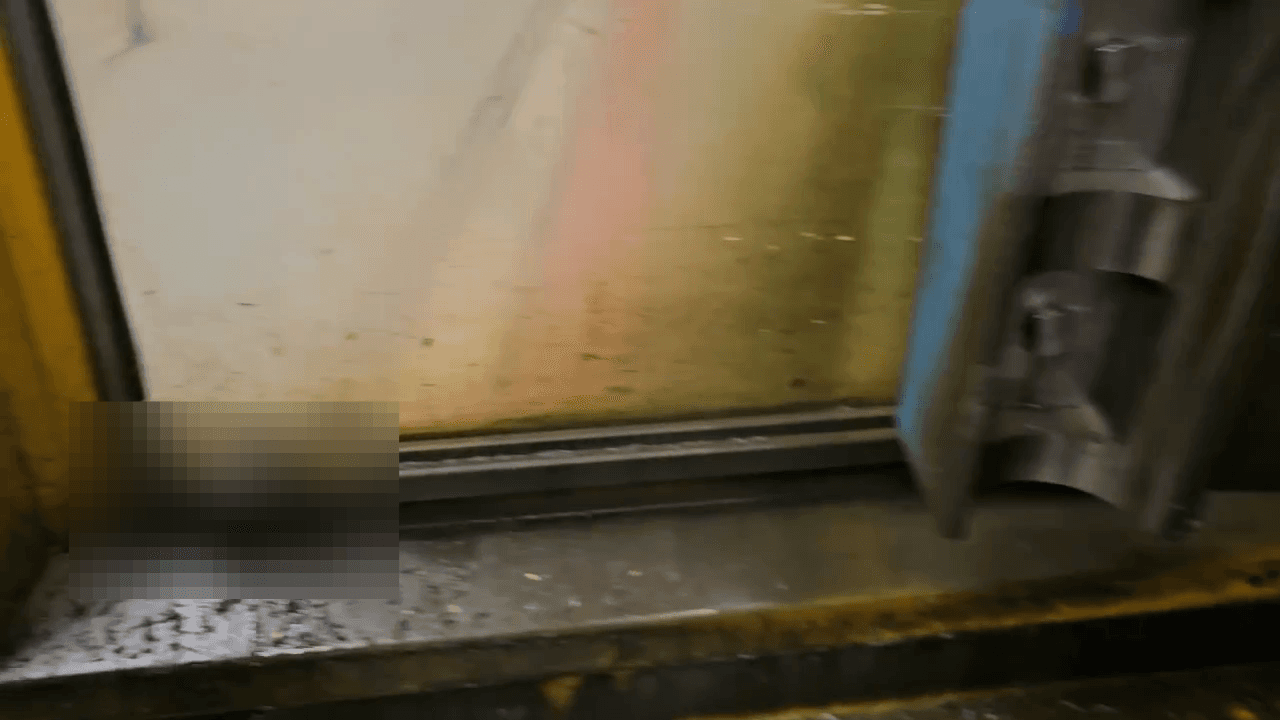

לאחר סיום הרכבת הפלסטיק וסגירת הברגים, עברו למסך ה-HMI של מיישרת העגולים כדי להתחיל להזין את המידות הנדרשות לפעולת המכונה.
