Tia Portal V16

Eine Anleitung zum erstellen von einem neuen Projekt

June 8, 2026 By Nico Wortmann

Tia Portal öffnen

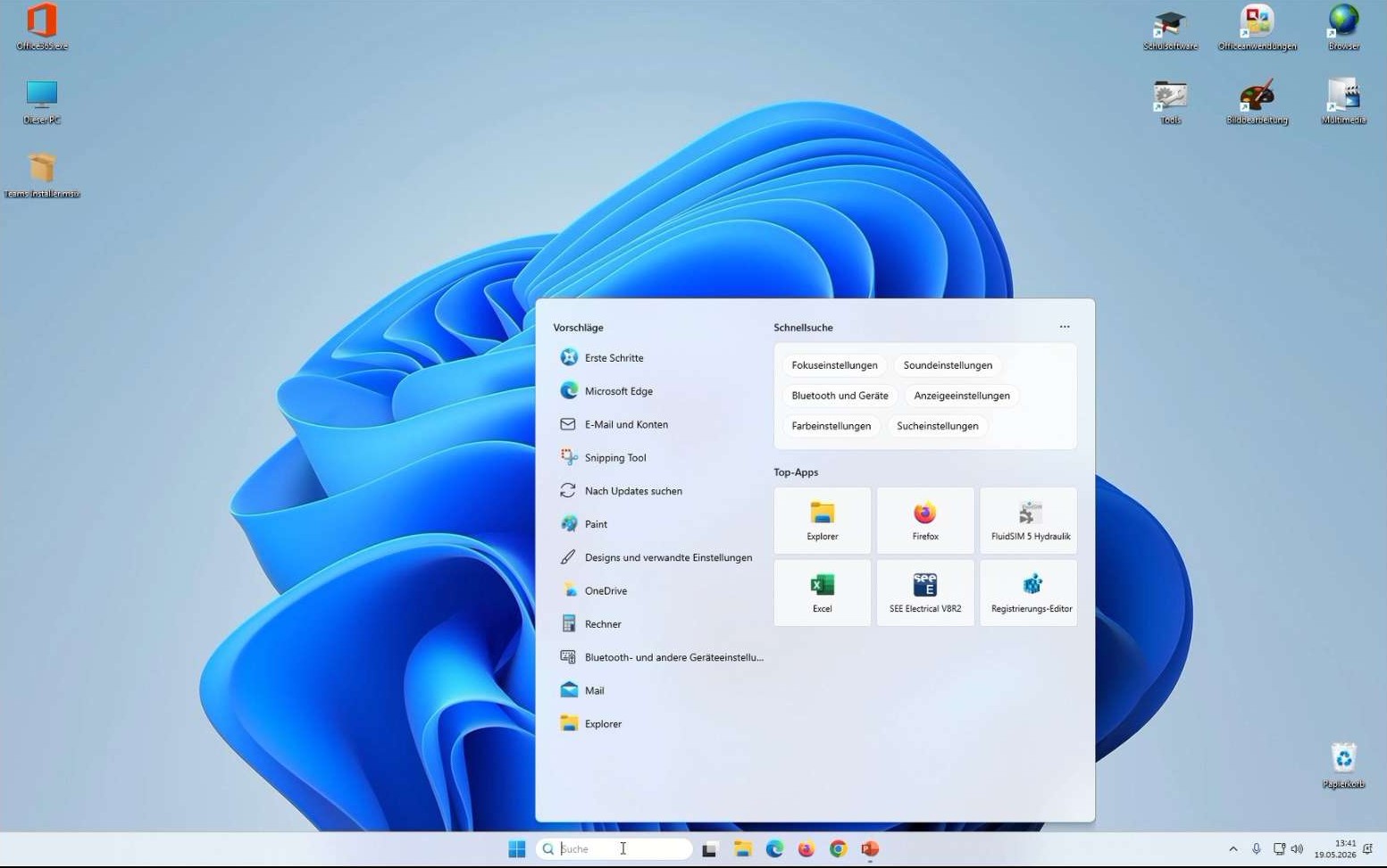

Step #1: Klicken sie auf suche unten in der Taskleiste — Klicken sie auf suche unten in der Taskleiste

Step #2: Geben sie dann "Tia" in die Suchleiste ein — Geben sie dann "Tia" in die Suchleiste ein

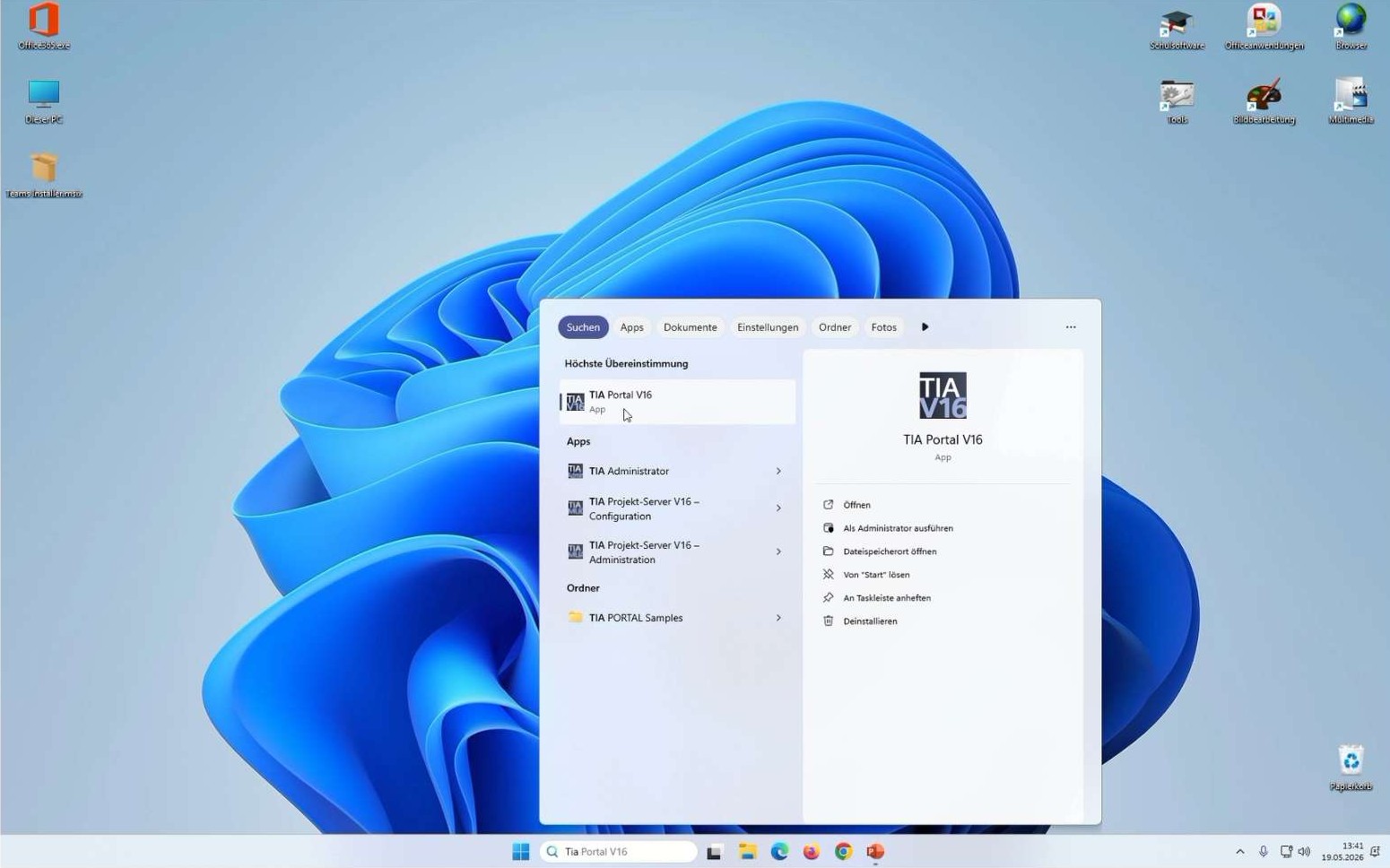

Step #3: Klicken sie danach auf die Anwendung "Tia Portal V16" um sie zu öffnen — Klicken sie danach auf die Anwendung "Tia Portal V16" um sie zu öffnen

Projekt erstellen

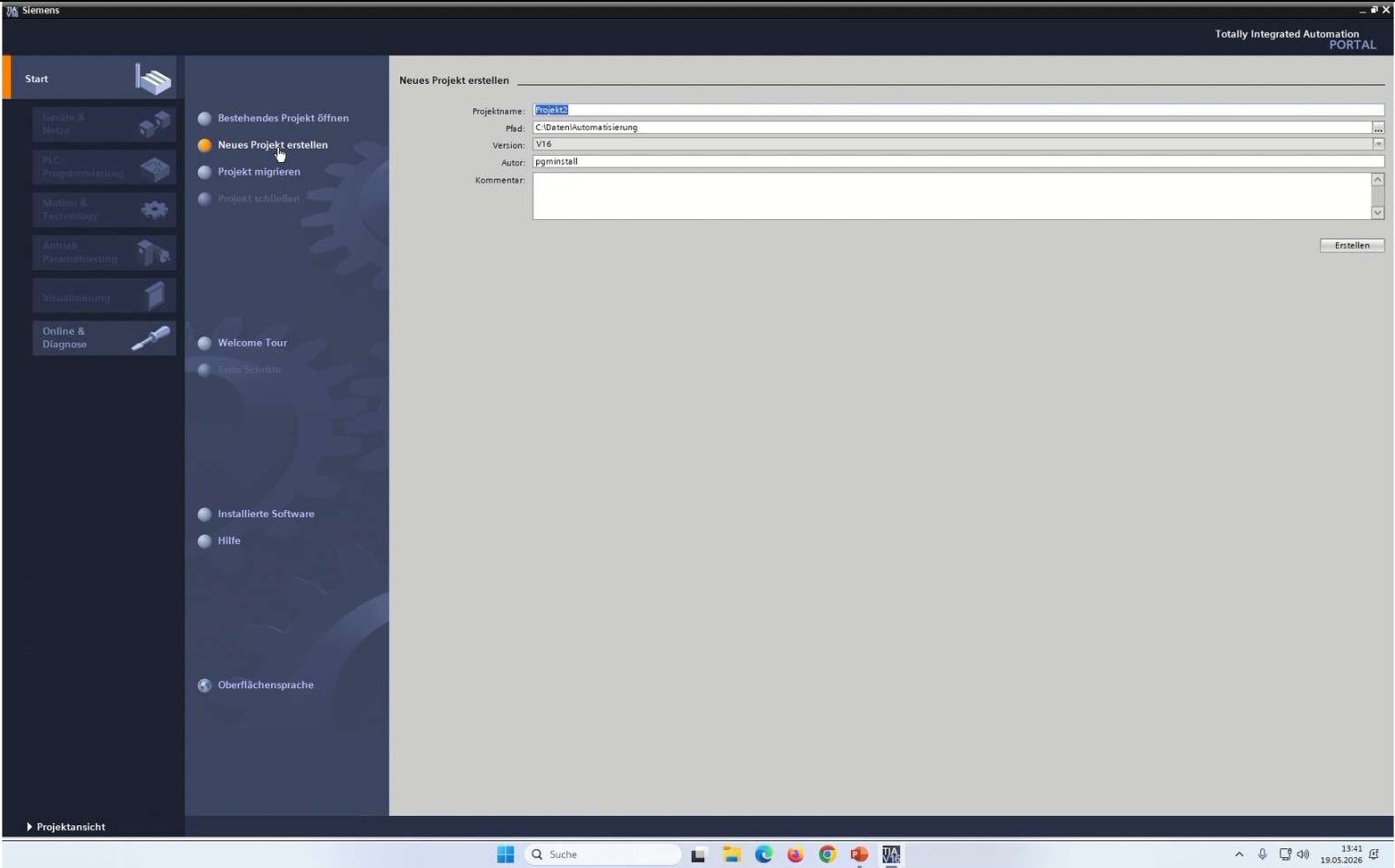

Step #4: Nach dem das Tia Portal gestartet ist Klicken sie auf "Neues Projekt erstellen" — Nach dem das Tia Portal gestartet ist Klicken sie auf "Neues Projekt erstellen"

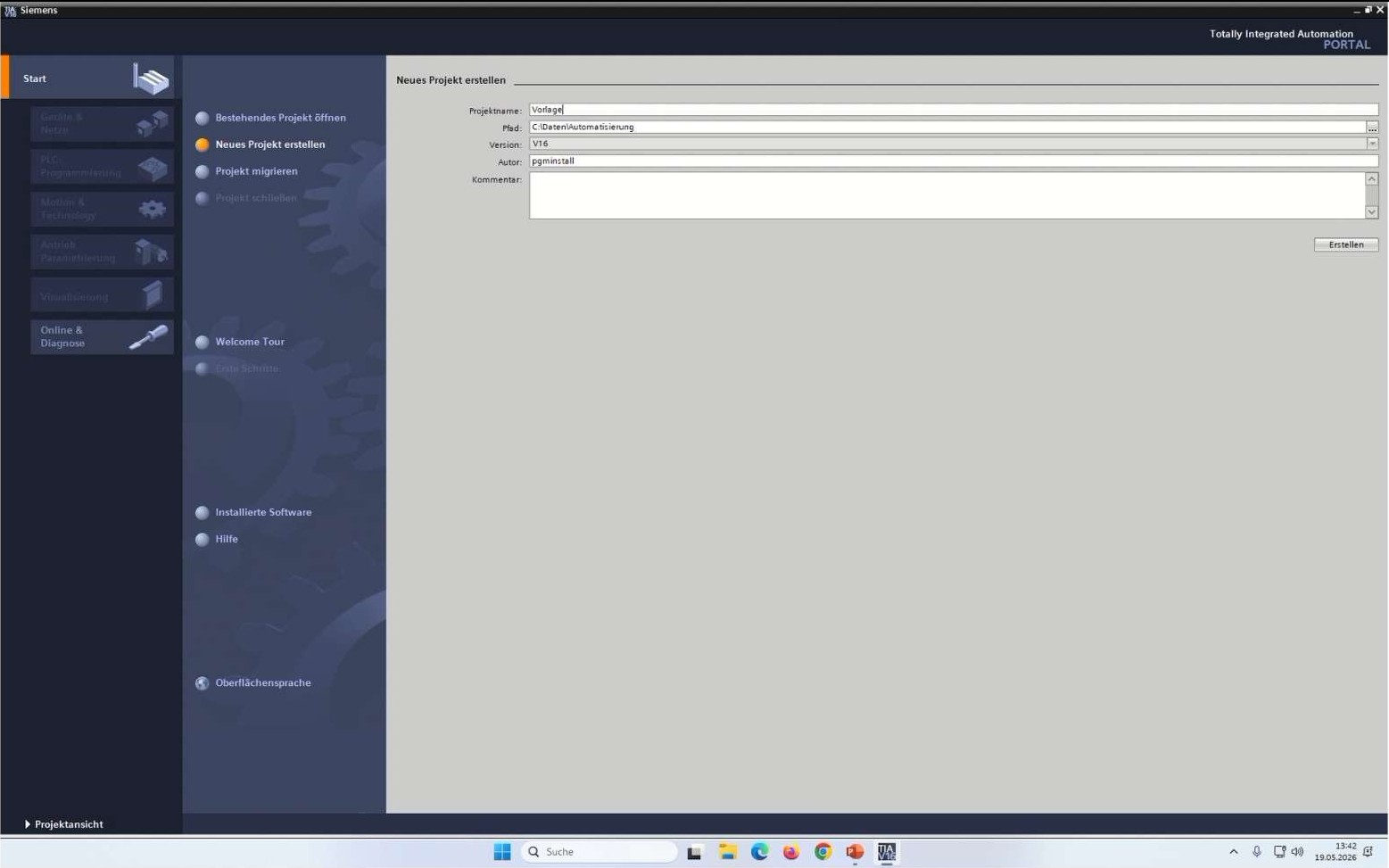

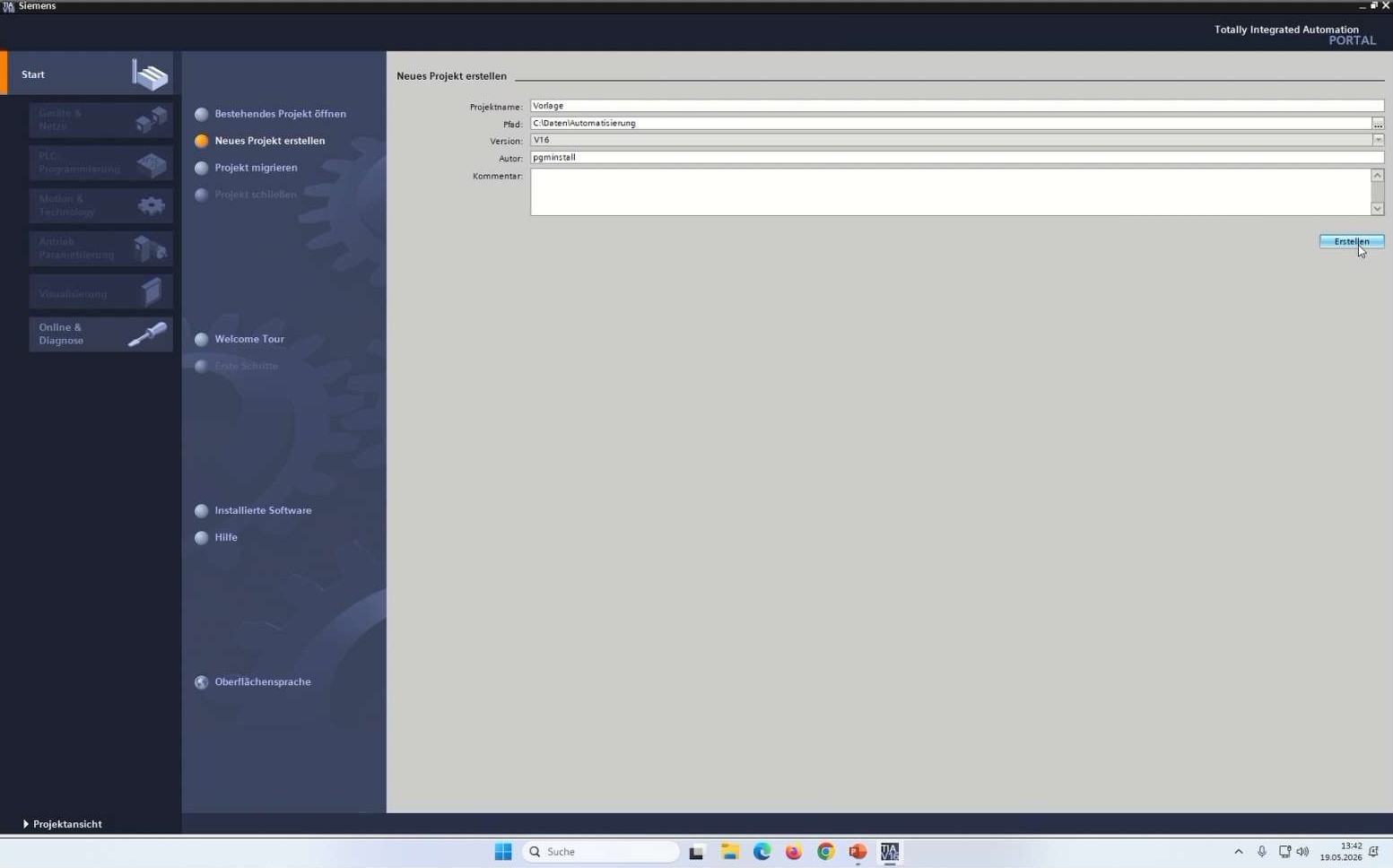

Step #5: Danach Benennen sie das Projekt indem sie auf das Feld rechts neben "Projektname" Klicken — Danach Benennen sie das Projekt indem sie auf das Feld rechts neben "Projektname" Klicken

Step #6: Dann Klicken sie auf "Erstellen" — Dann Klicken sie auf "Erstellen"

Das Erstellen von einem Project kann etwas dauern

Geräte Konfiguration

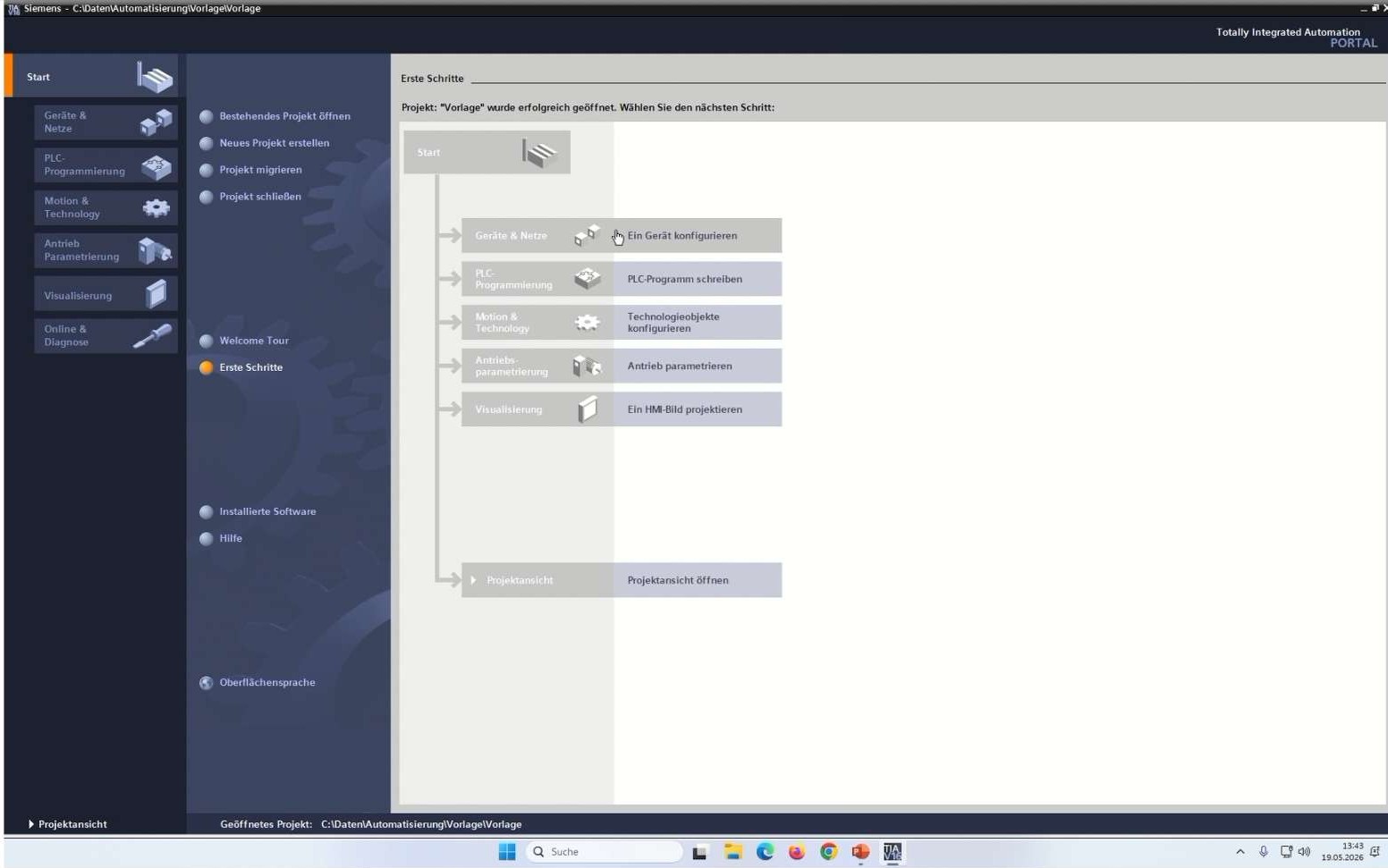

Step #7: Klicken sie auf "Ein Gerät konfigurieren" — Klicken sie auf "Ein Gerät konfigurieren"

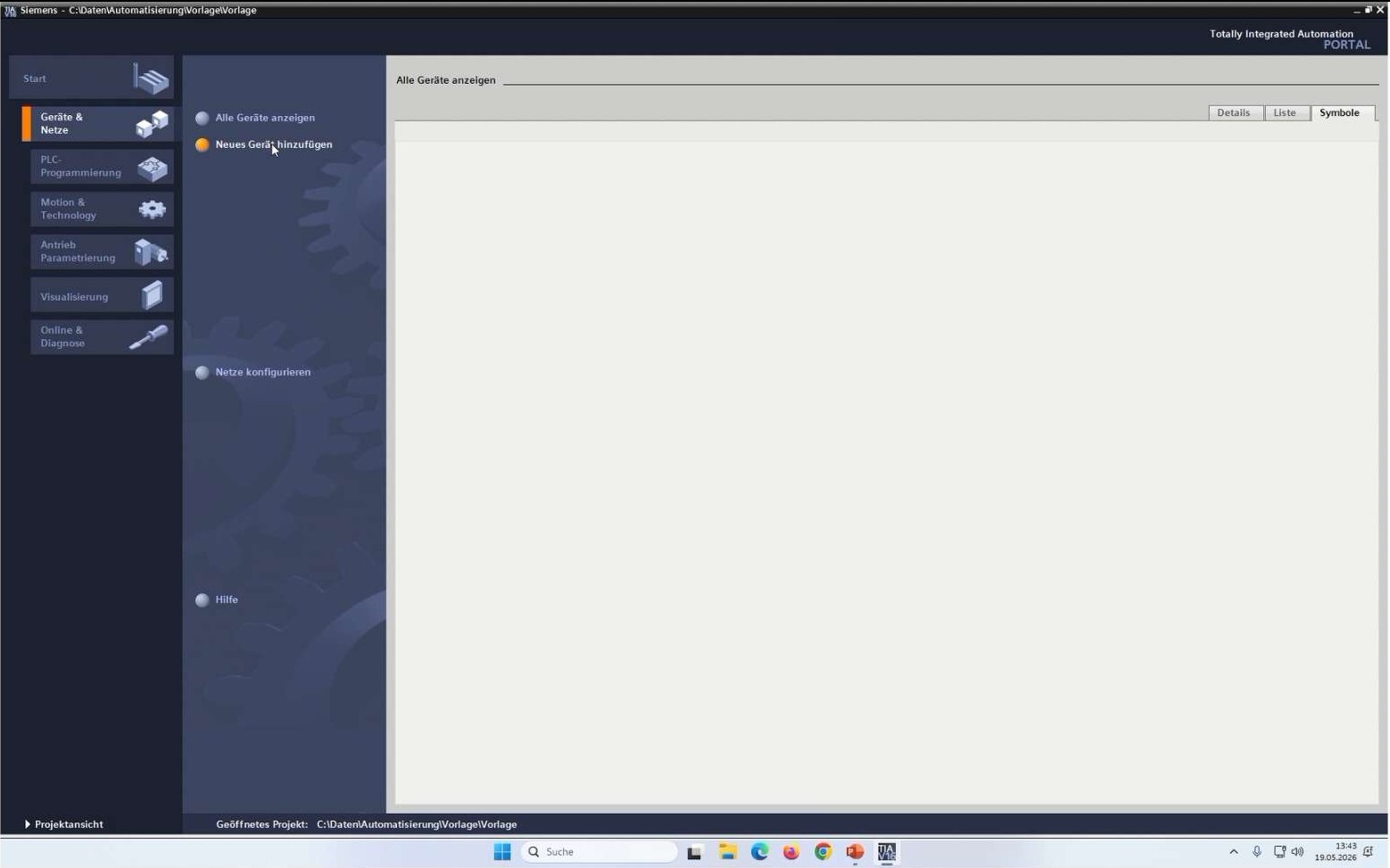

Step #8: Und dann klicken sie auf "Neues Gerät Konfigurieren" — Und dann klicken sie auf "Neues Gerät Konfigurieren"

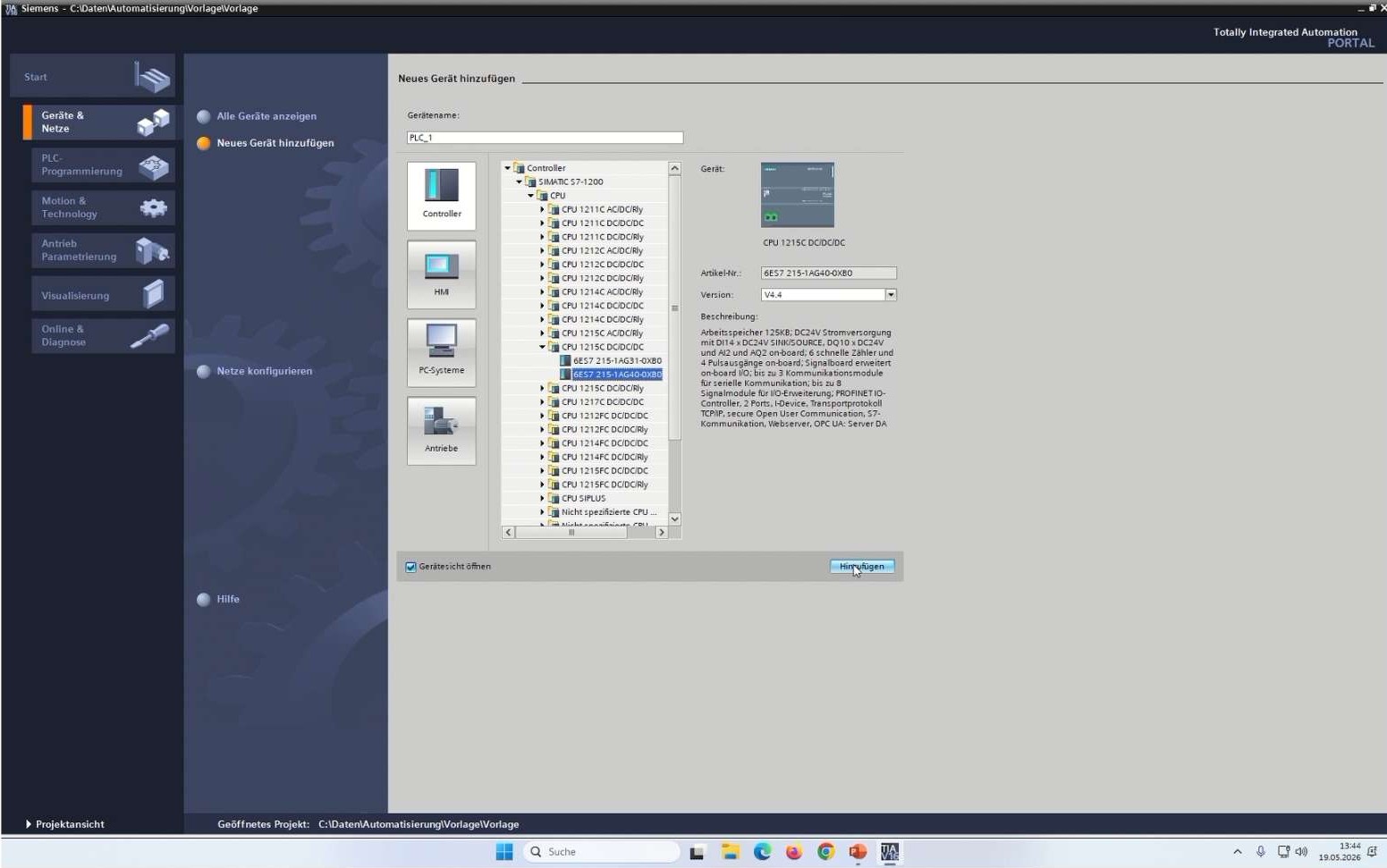

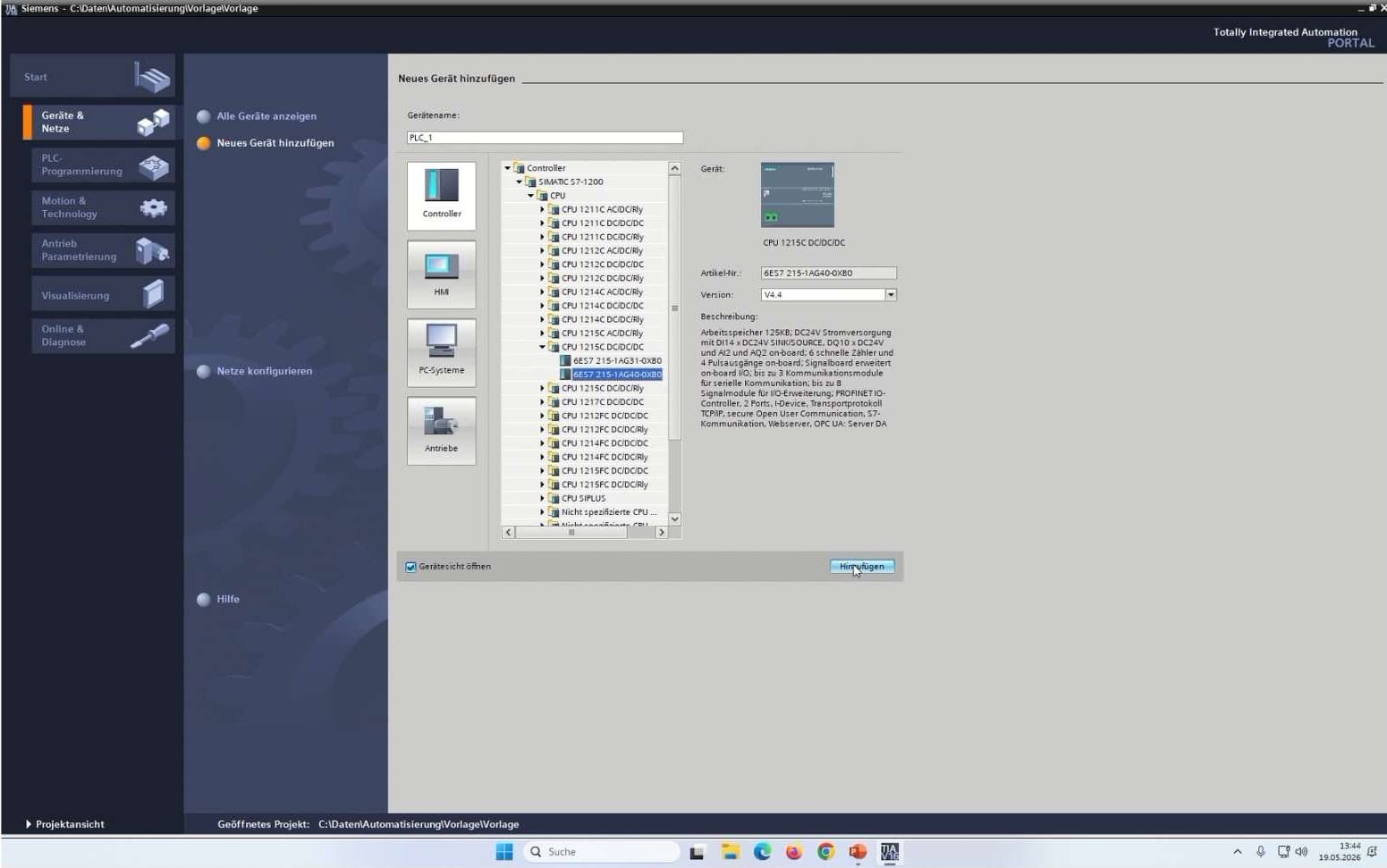

Step #9: Wählen sie danach ihre CPU aus und achten sie genau darauf das Artikel-Nr. genau übereinstimmt — Wählen sie danach ihre CPU aus und achten sie genau darauf das Artikel-Nr. genau übereinstimmt

Wenn mehr als nur die CPU vorhanden ist, dann Schritt 11 bis Schritt 14 ausführen, andernfalls überspringen

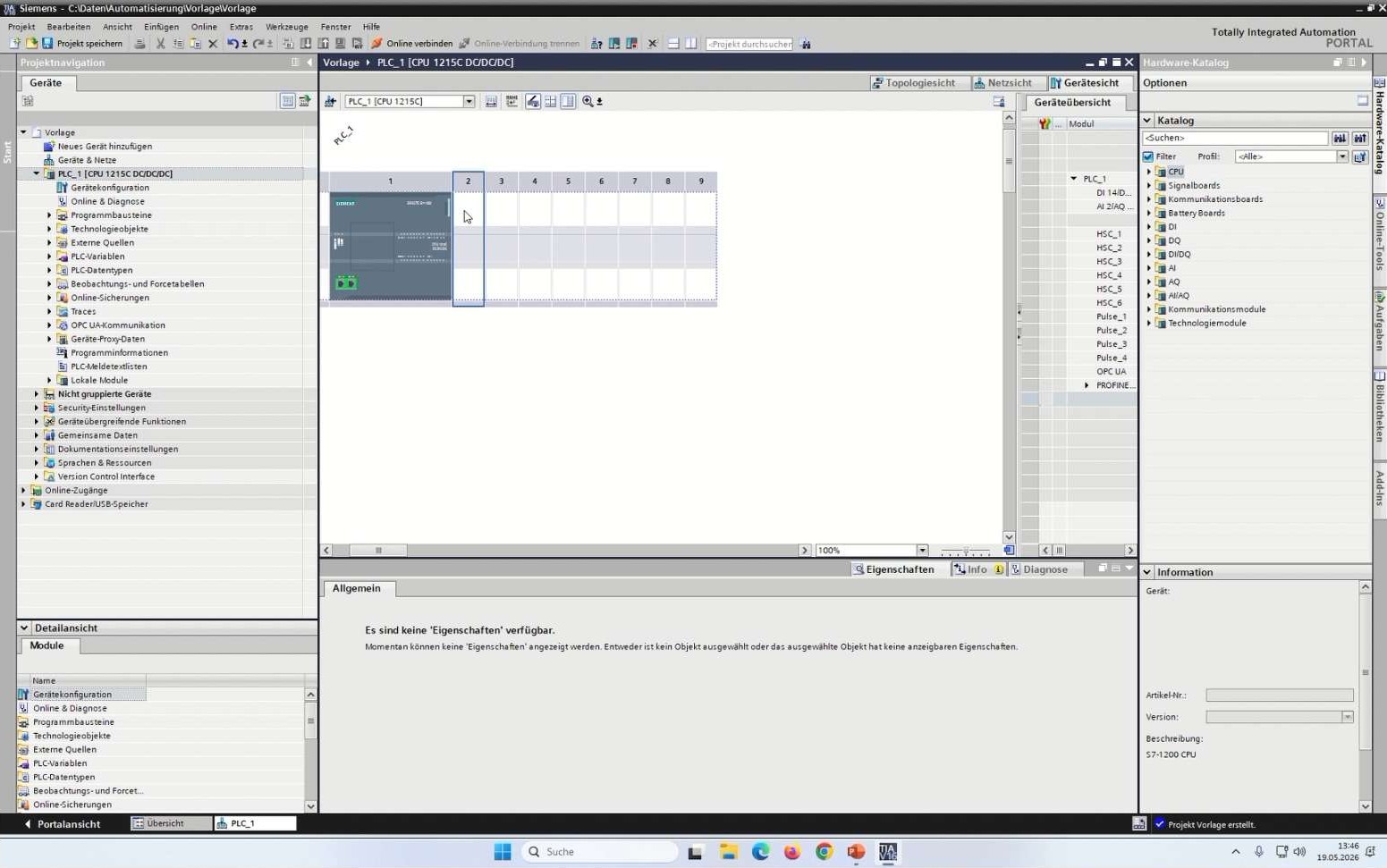

Step #10: Klicken sie mit der rechten Maustaste auf das freie Feld unter "2" — Klicken sie mit der rechten Maustaste auf das freie Feld unter "2"

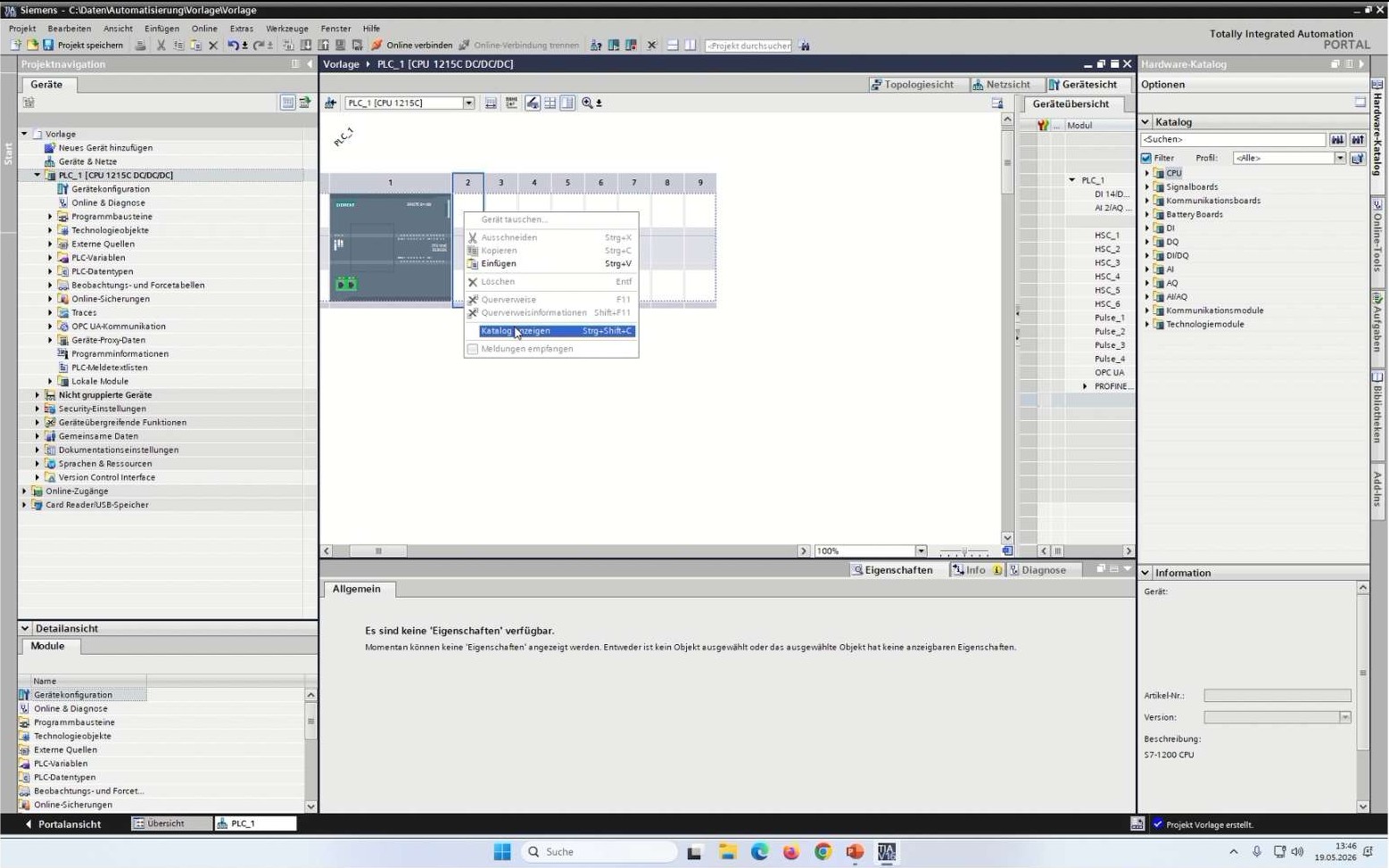

Step #11: Dann Klicken sie auf "Katalog anzeigen" — Dann Klicken sie auf "Katalog anzeigen"

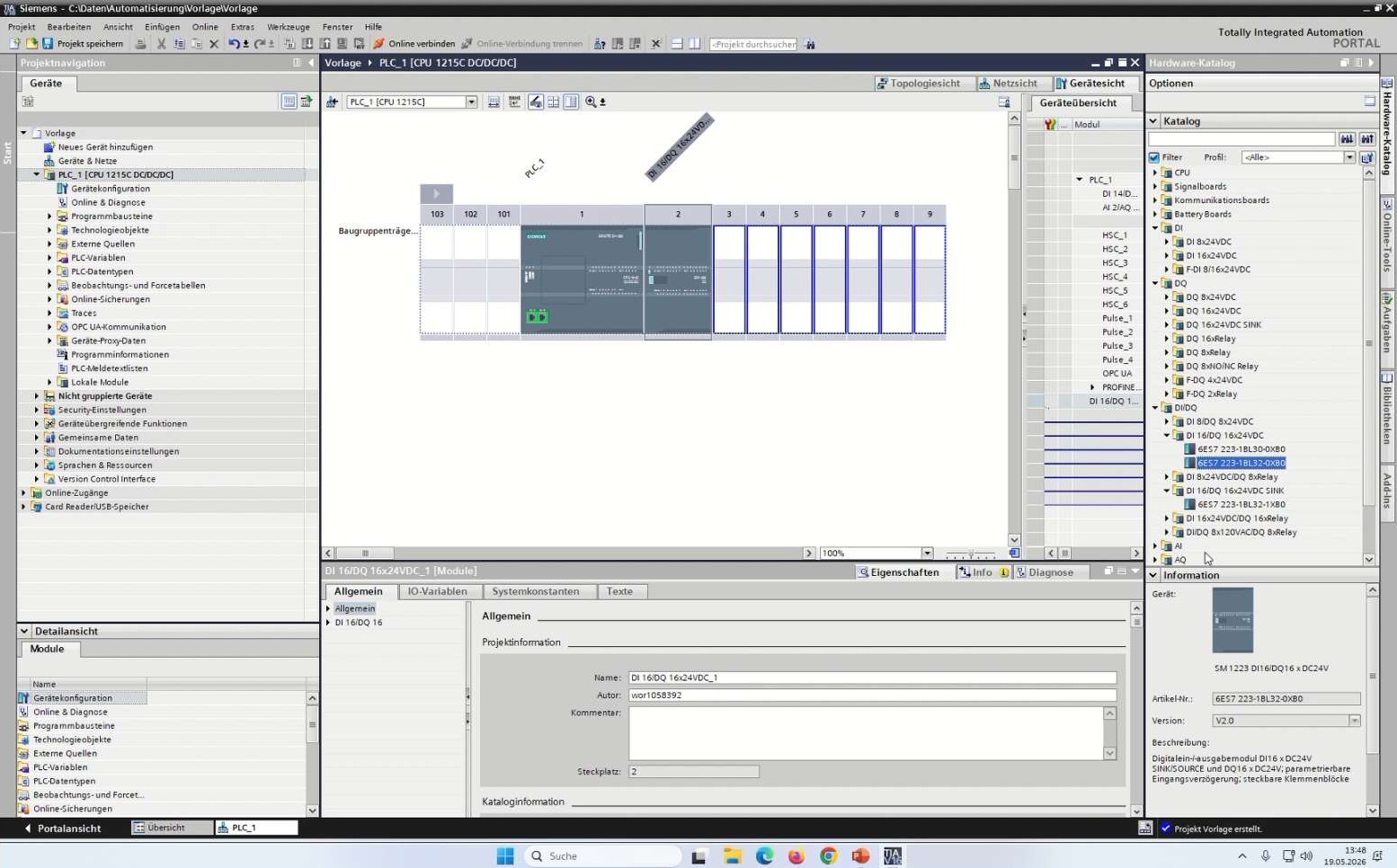

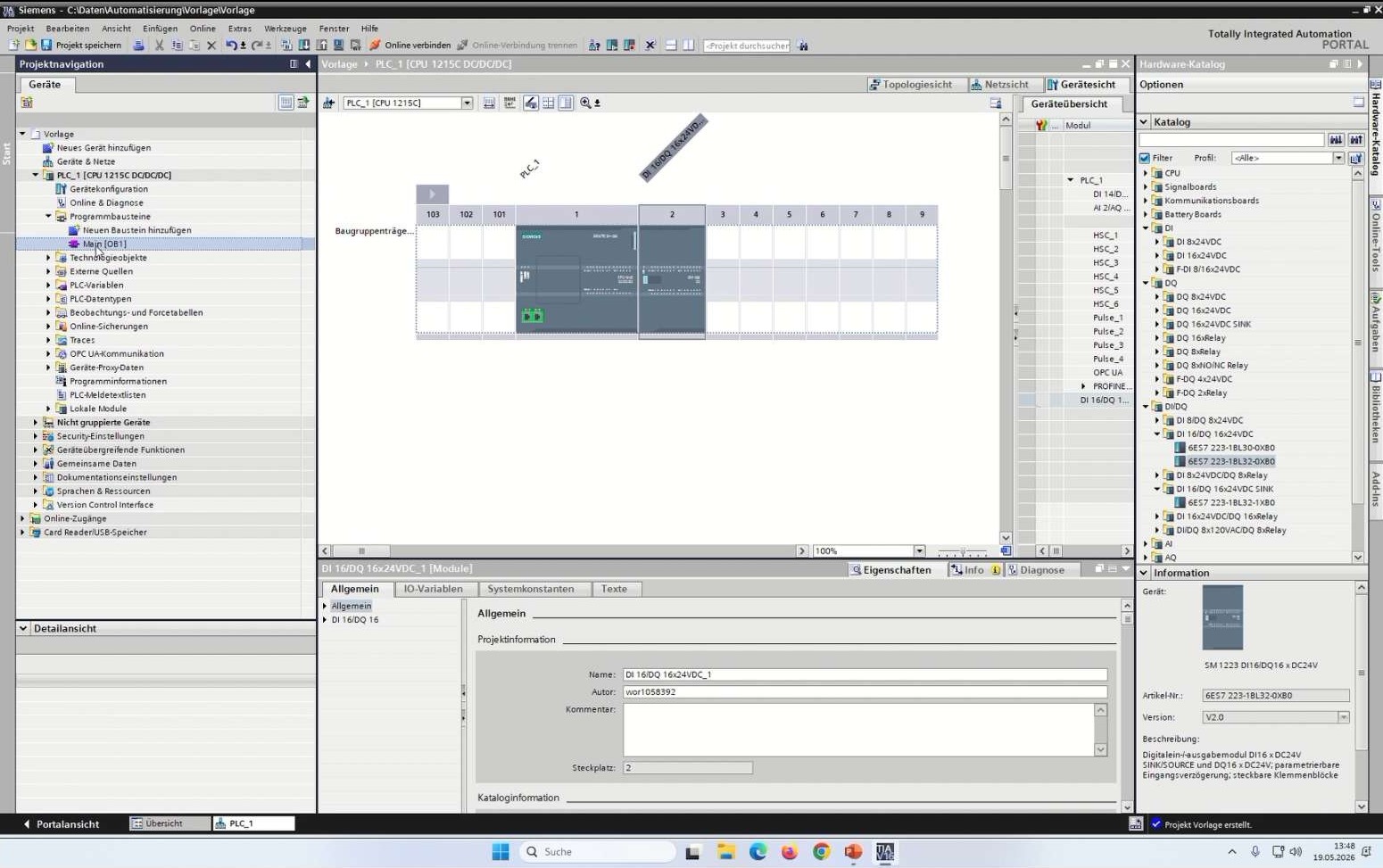

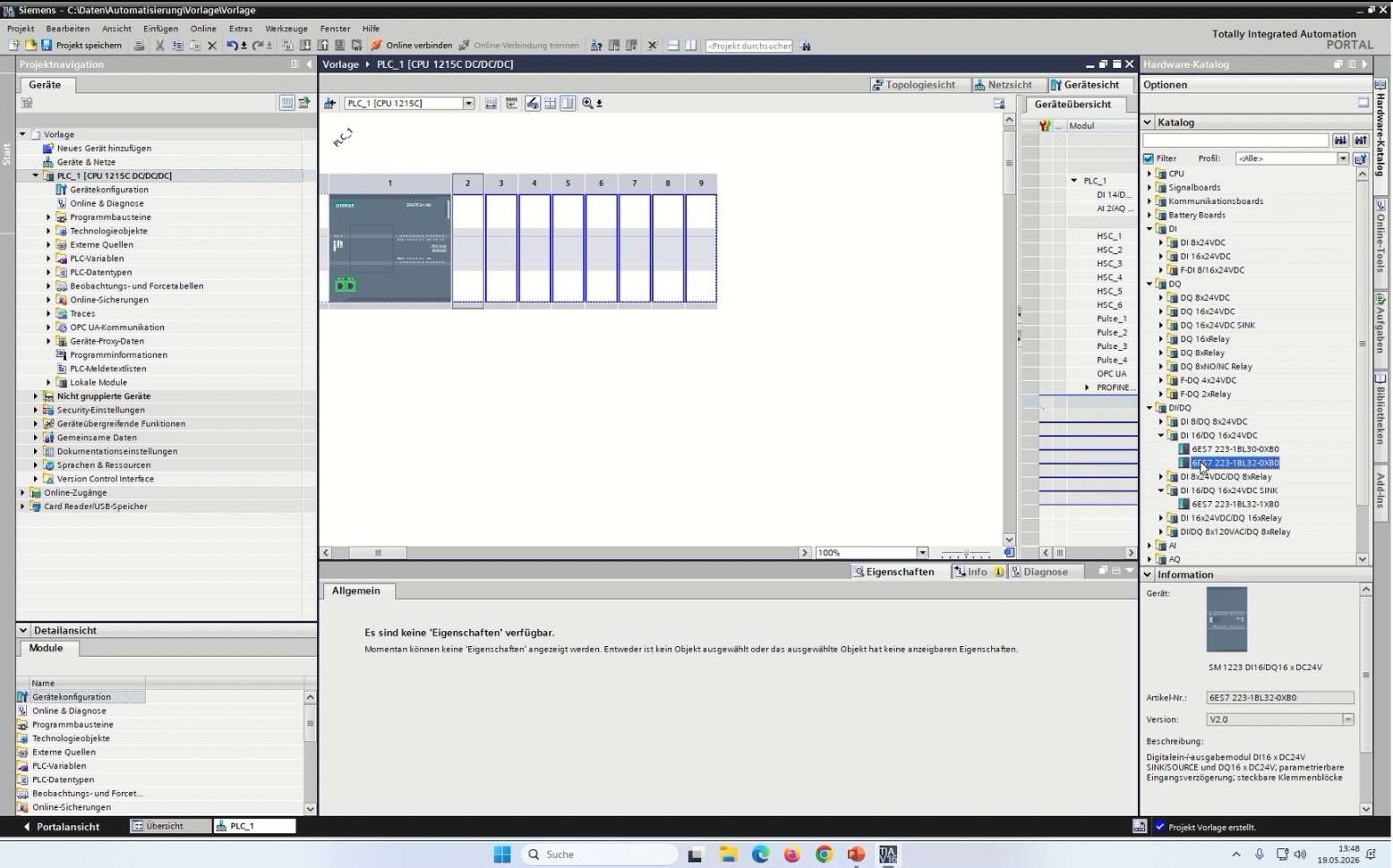

Step #12: Wahlen sie die Hardware die sie Vorliegen haben aus und achten sie wieder auf das übereinstimmen der Artikel-Nr. — Wahlen sie die Hardware die sie Vorliegen haben aus und achten sie wieder auf das übereinstimmen der Artikel-Nr.

Step #13: Drücken sie die Taste "Enter" um die Auswahl zu bestätigen — Drücken sie die Taste "Enter" um die Auswahl zu bestätigen

Schritt 11 bis Schritt 14 solange wiederholen bis alle vorliegenden Komponenten eingefügt sind

Start der Programmierung

Step #14: Doppelklicken sie im linken Reiter unter "Programmbausteine" -> "Main[OB1]" — Doppelklicken sie im linken Reiter unter "Programmbausteine" -> "Main[OB1]"

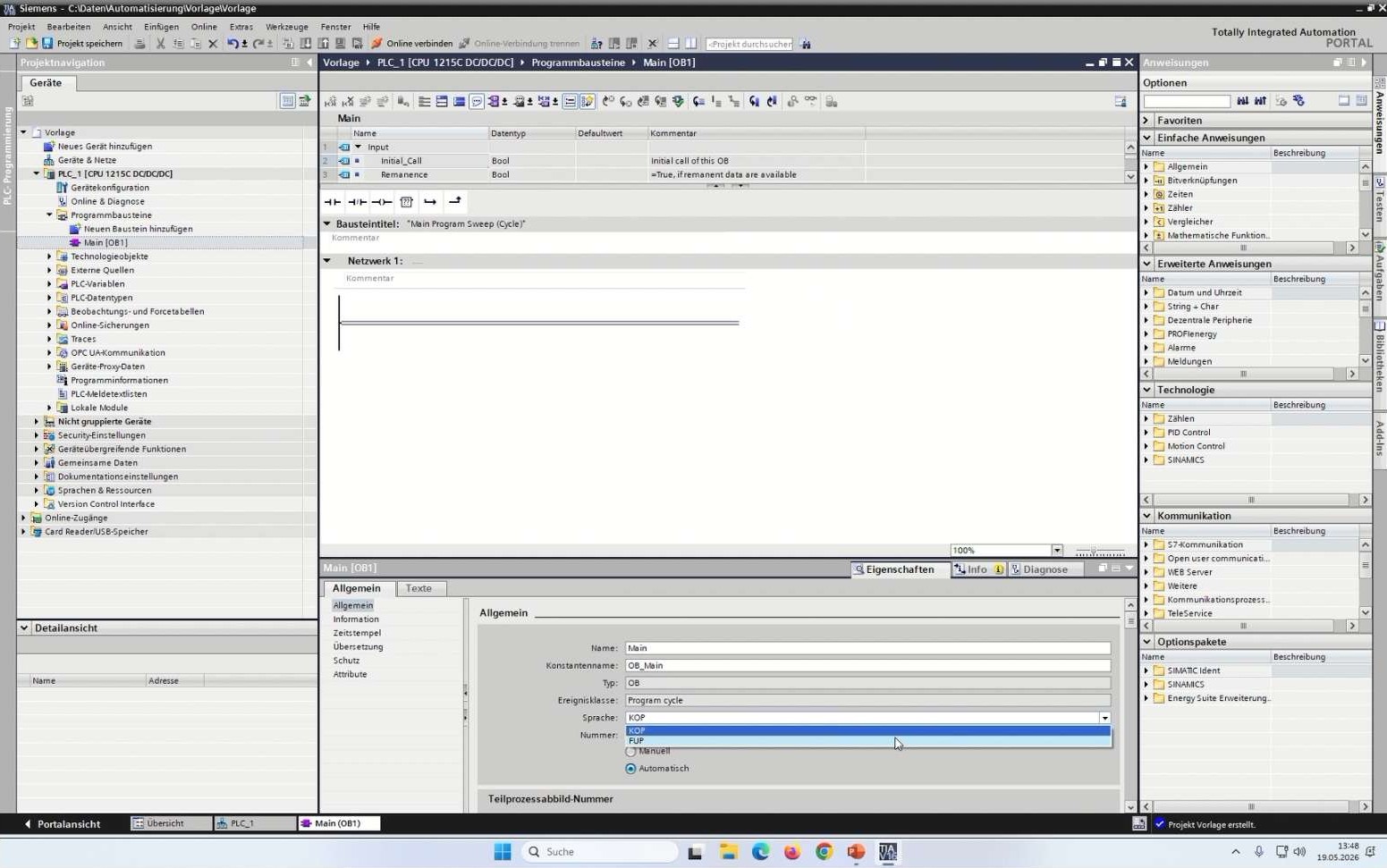

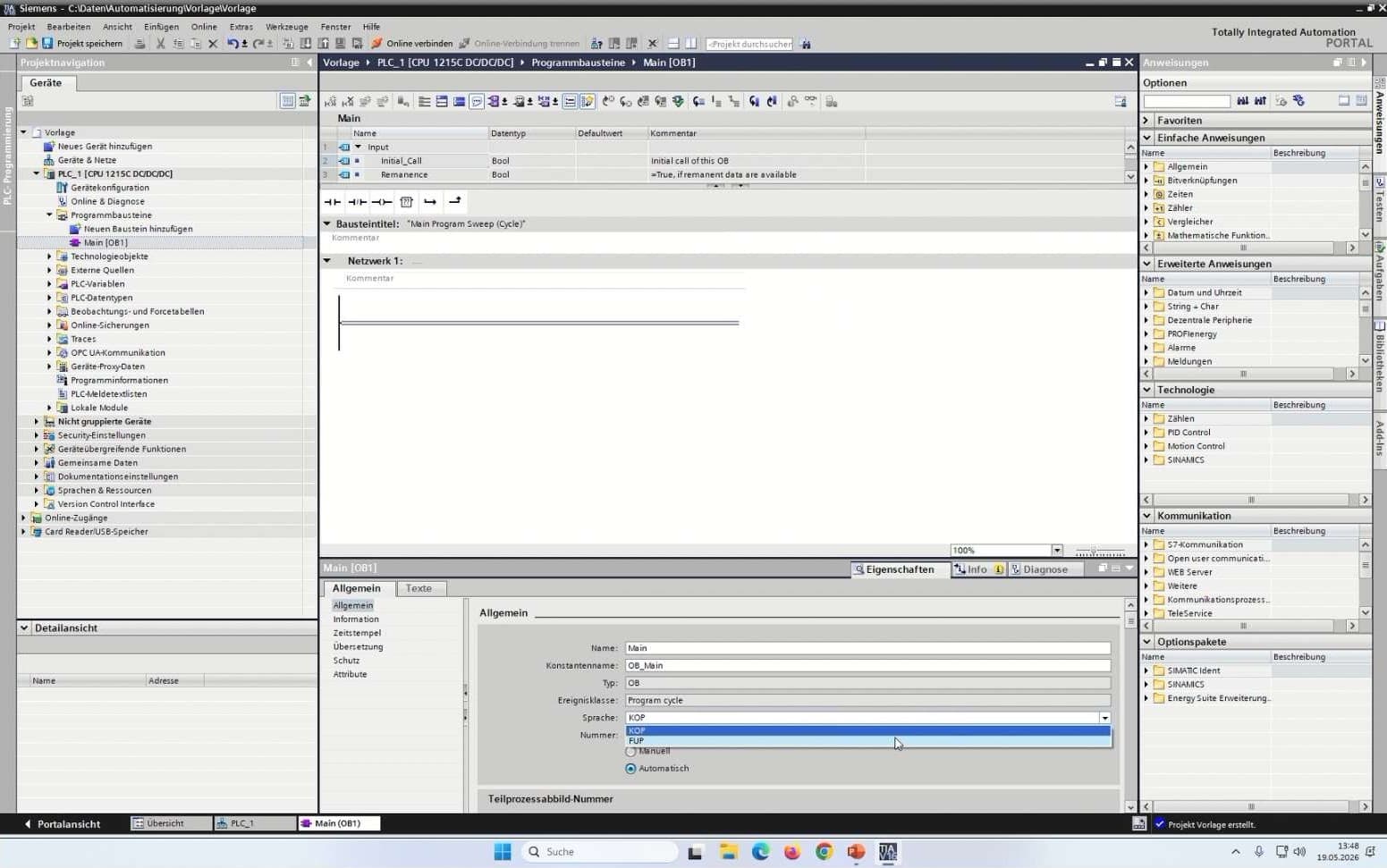

Step #15: Jetzt ändern sie unter "Eigenschaften" -> "Allgemein" -> "Allgemein" die Sprache von "KOP" zu" FUP" — Jetzt ändern sie unter "Eigenschaften" -> "Allgemein" -> "Allgemein" die Sprache von "KOP" zu" FUP"

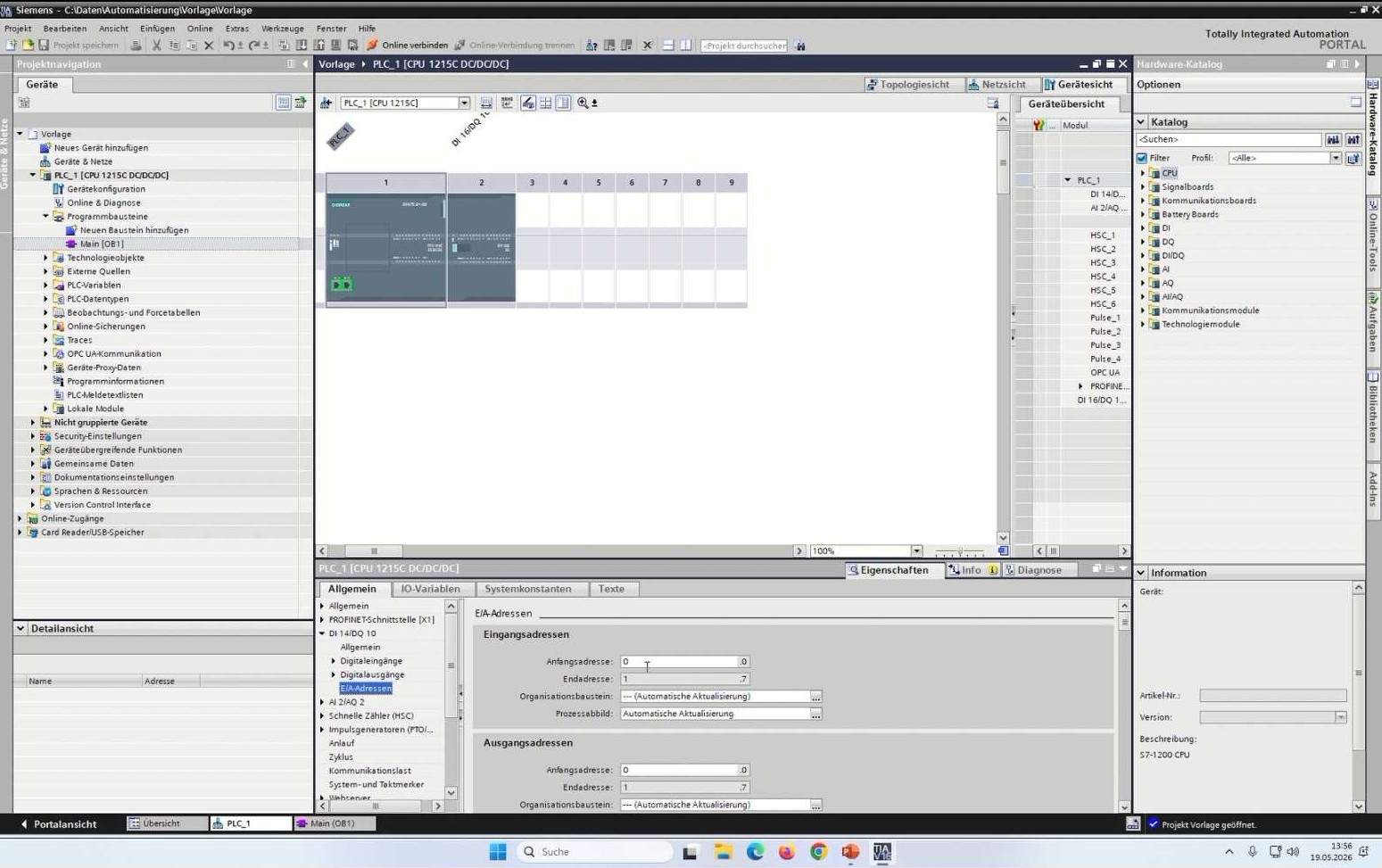

Step #16: Um zu sehen welche Adressen ihre Hardware hat, Gehen sie ganz unten in der Leiste auf "PLC_1", dann klicken sie die CPU, danach gehen sie unter "Eigenschaften" -> "Allgemein" auf "DI 14/DQ 10" -> "E/A-Adressen" — Um zu sehen welche Adressen ihre Hardware hat, Gehen sie ganz unten in der Leiste auf "PLC_1", dann klicken sie die CPU, danach gehen sie unter "Eigenschaften" -> "Allgemein" auf "DI 14/DQ 10" -> "E/A-Adressen"

Um Wieder zu "Main[OB1]" zu kommen klicken sie wieder unter in der Leiste auf "Main[OB1]"

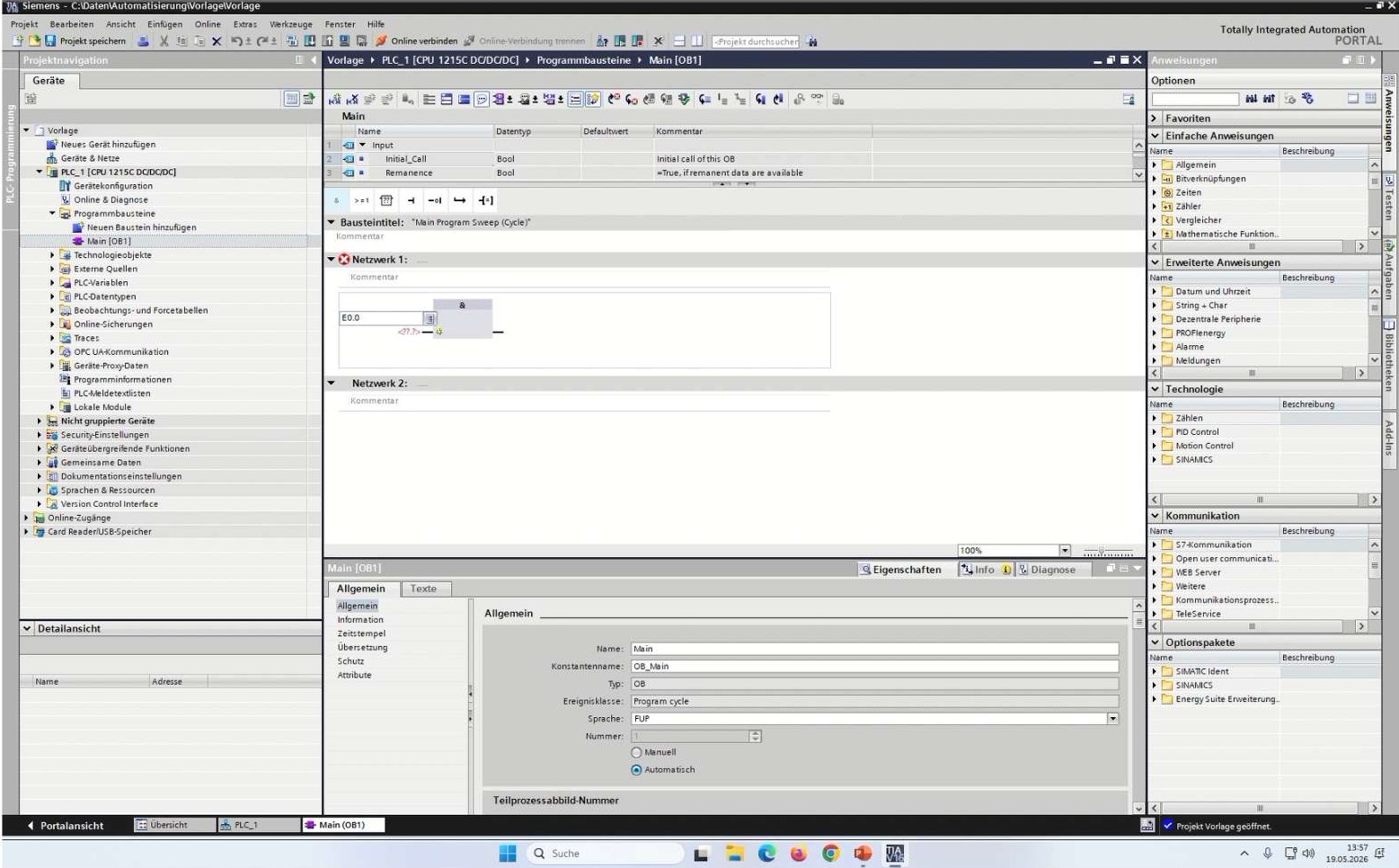

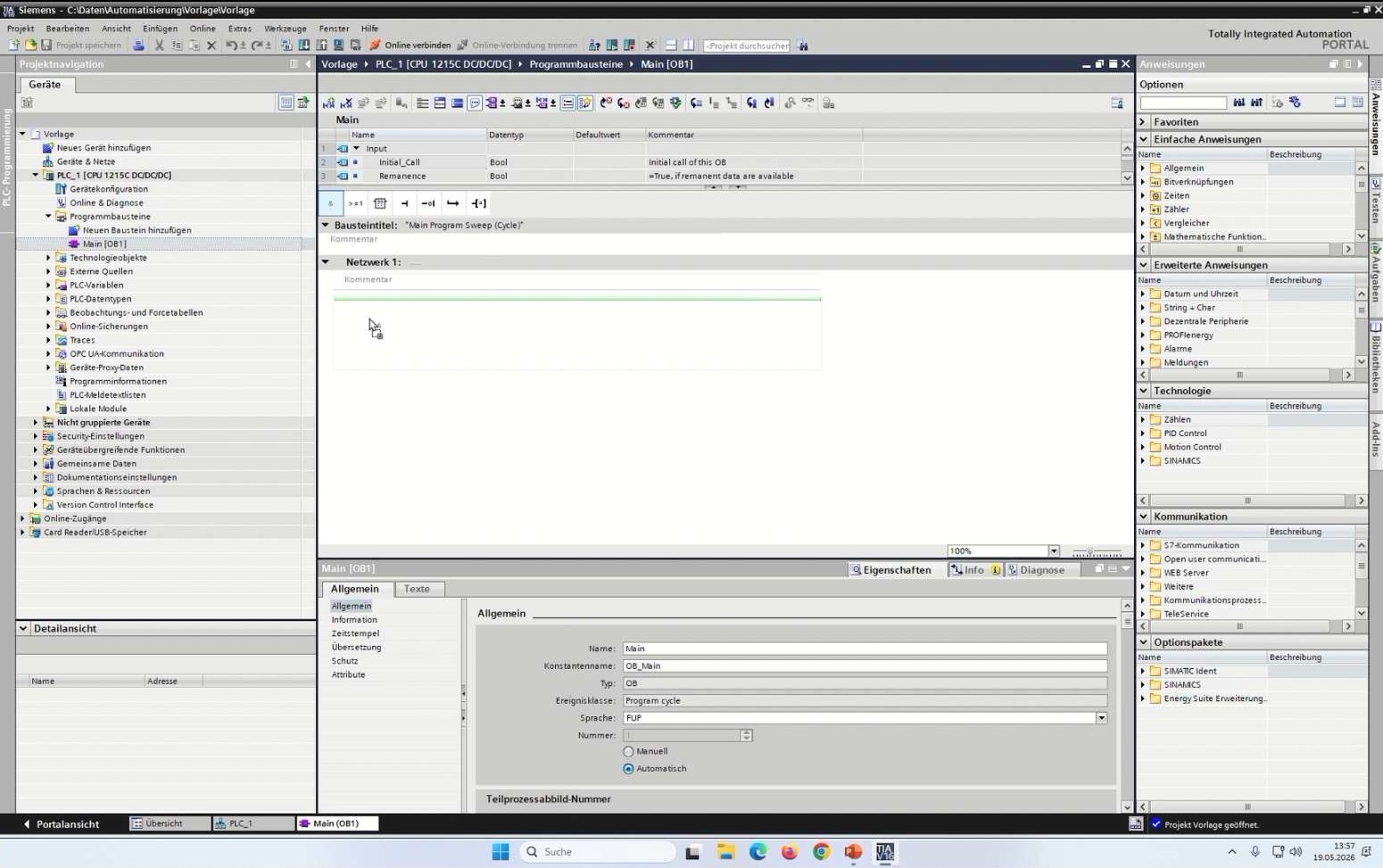

Step #17: Jetzt können sie mit den sieben verschiedenen Blöcken anfangen ihr Programm zu Schreiben, indem sie per Drag-and-Drop einen der sieben Blöcke in das freie Feld unter "Netzwerk 1" ziehen — Jetzt können sie mit den sieben verschiedenen Blöcken anfangen ihr Programm zu Schreiben, indem sie per Drag-and-Drop einen der sieben Blöcke in das freie Feld unter "Netzwerk 1" ziehen

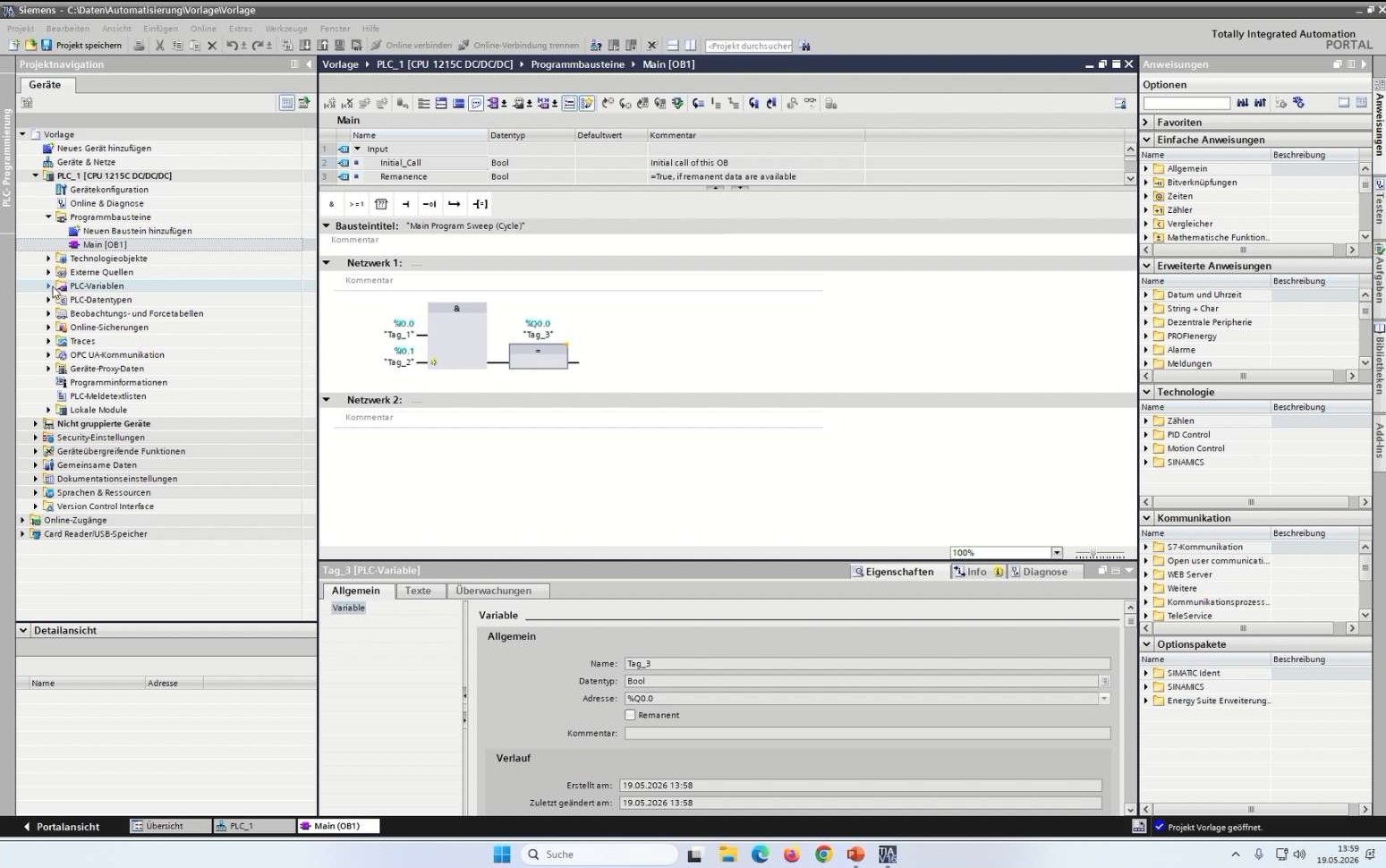

Step #18: Danach vergeben sie die freien Ein- und Ausgängen eine jeweilige Adresse, indem sie das "<???>" Feld doppelklicken und dann "E" für Eingang und "A" für Ausgang plus die Nummer eingeben. Beispiel.: E0.0 oder A0.0 — Danach vergeben sie die freien Ein- und Ausgängen eine jeweilige Adresse, indem sie das "<???>" Feld doppelklicken und dann "E" für Eingang und "A" für Ausgang plus die Nummer eingeben. Beispiel.: E0.0 oder A0.0

Achte darauf das sie nur Adressen verwenden die es auch bei ihrer Hardware gibt. Um das zu Überprüfen gehen sie zurück zu Schritt 16

Step #19: Um die Ein- und Ausgänge zu benennen gehen sie im linken Reiter auf "PLC-Variablen" — Um die Ein- und Ausgänge zu benennen gehen sie im linken Reiter auf "PLC-Variablen"

Step #20: Dann Doppelklicken sie "Alle Variablen anzeigen" — Dann Doppelklicken sie "Alle Variablen anzeigen"

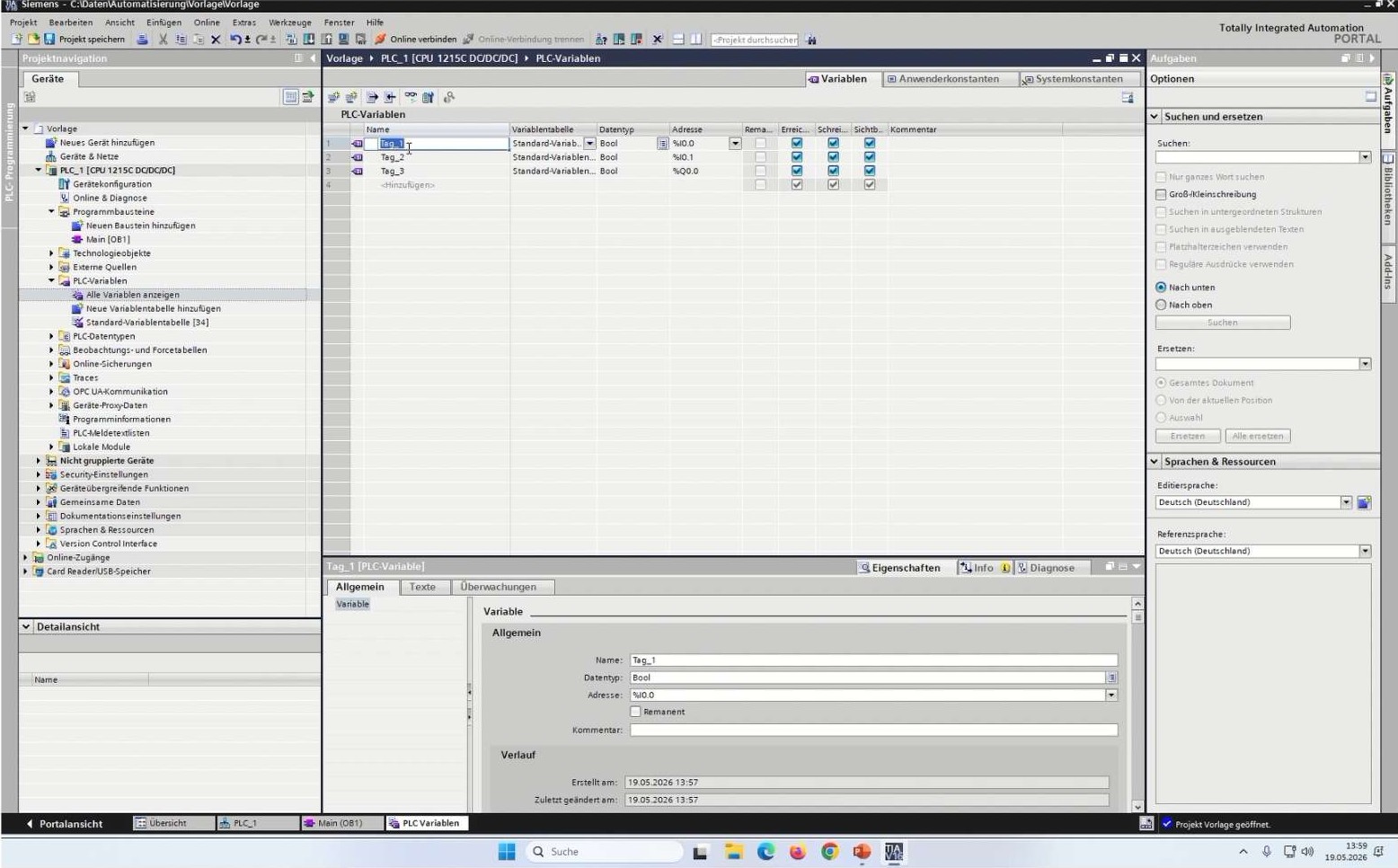

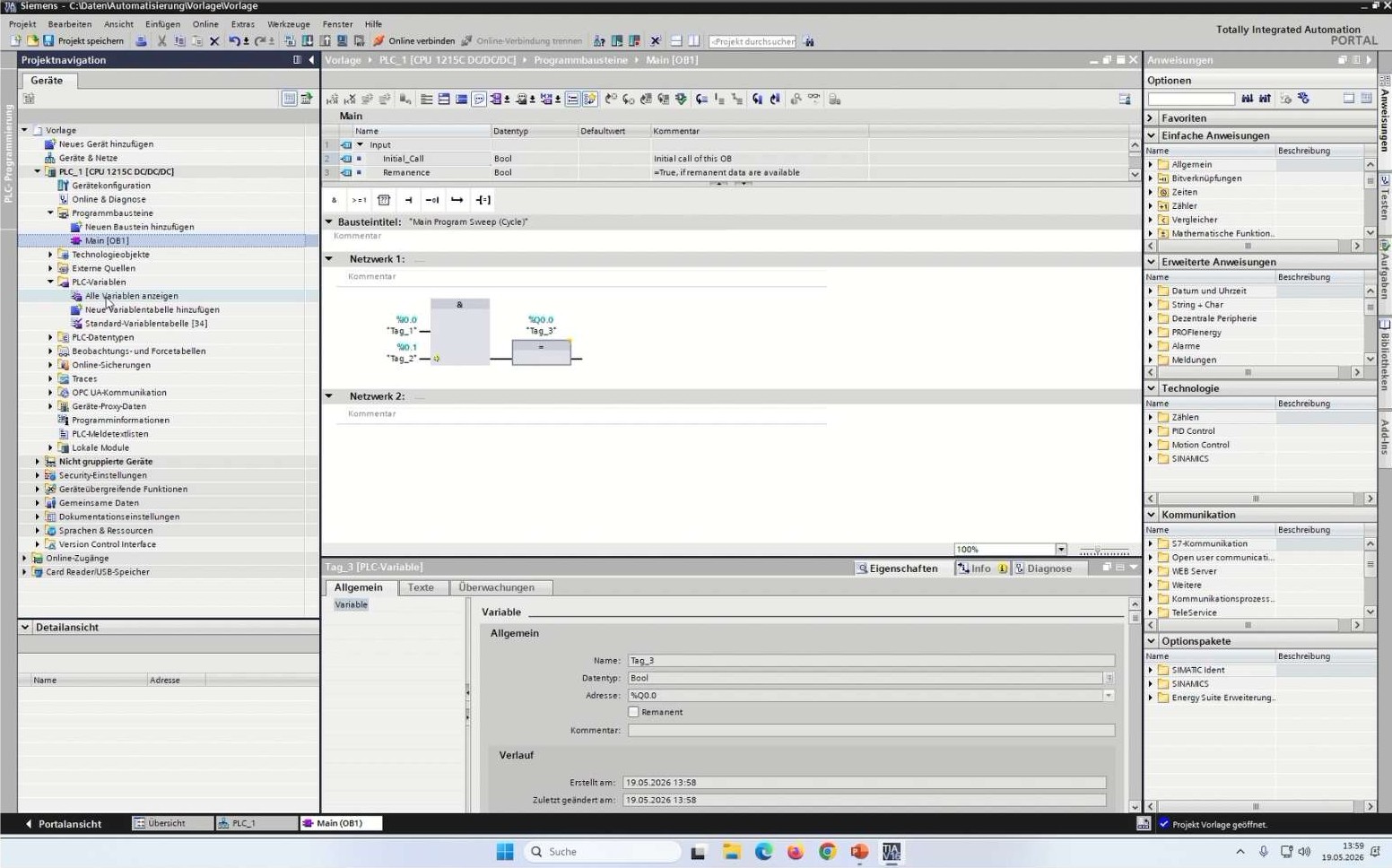

Step #21: danach können sie alle Variablen Umbenennen in dem sie auf den Namen klicken — danach können sie alle Variablen Umbenennen in dem sie auf den Namen klicken

Um Wieder zu "Main[OB1]" zu kommen klicken sie wieder unter in der Leiste auf "Main[OB1]"

Programm in Gerät laden

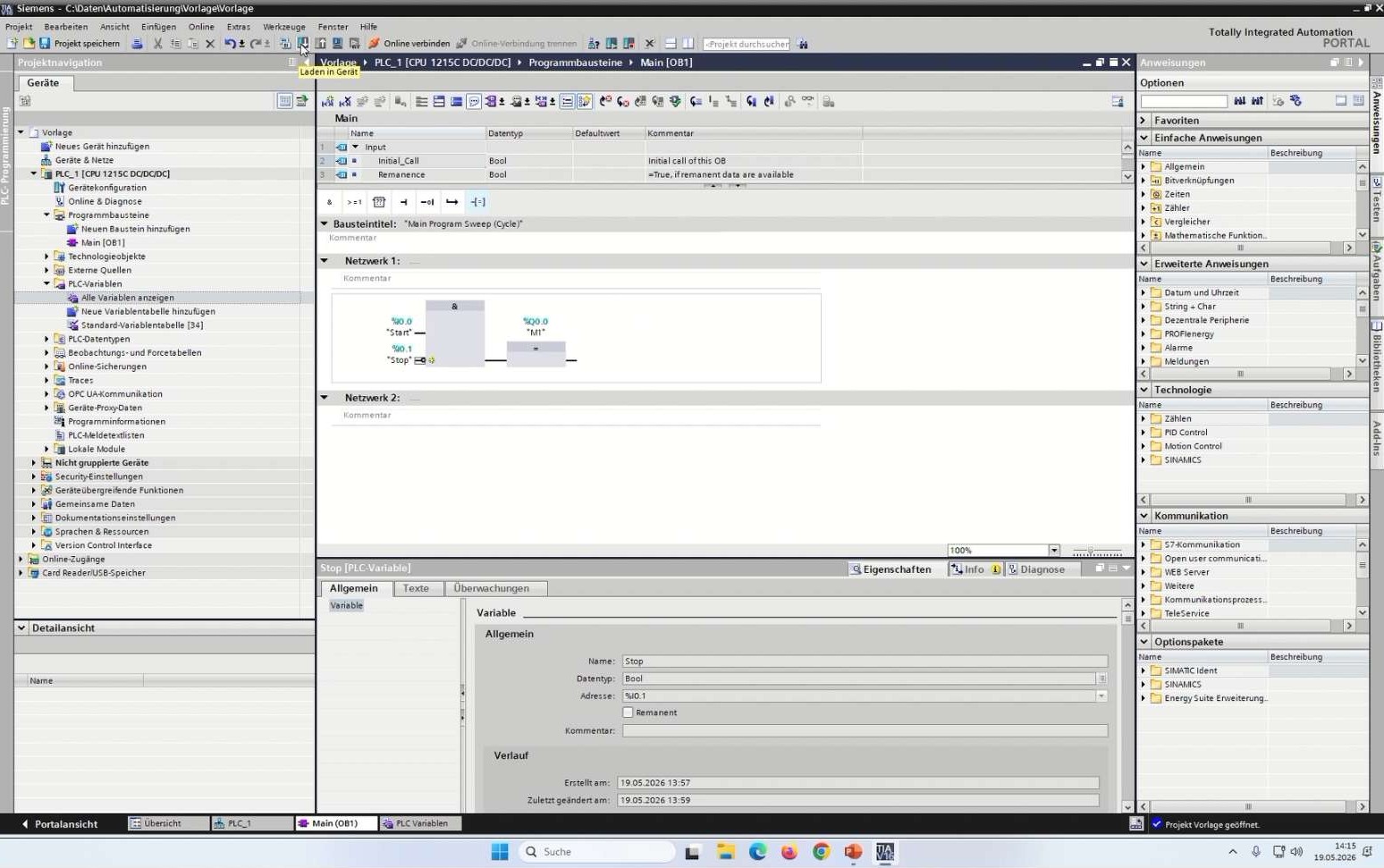

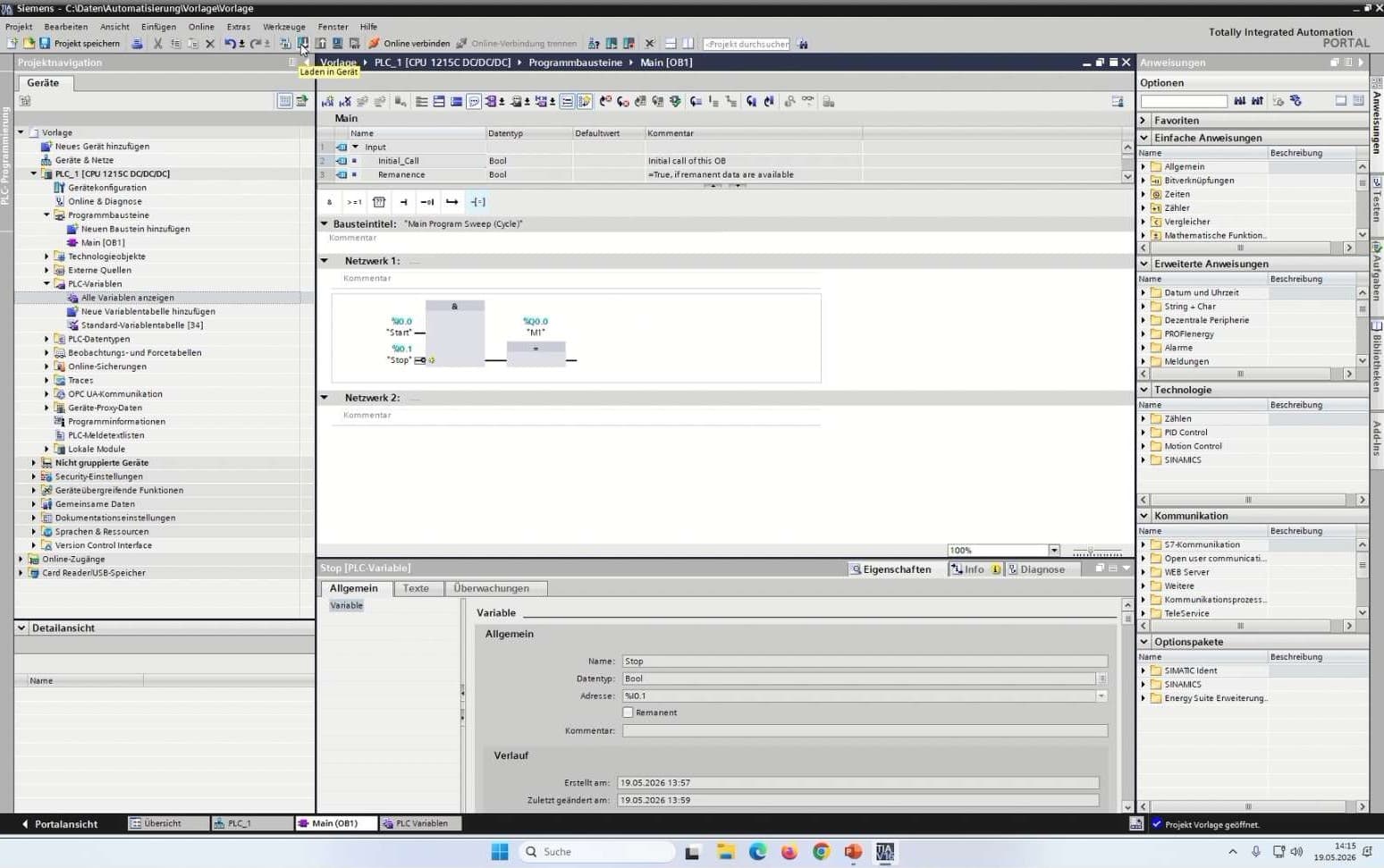

Step #22: Um das Programm in das Gerät zu laden, klicken sie das oben das Symbol auf dem der Mauszeiger zeigt — Um das Programm in das Gerät zu laden, klicken sie das oben das Symbol auf dem der Mauszeiger zeigt

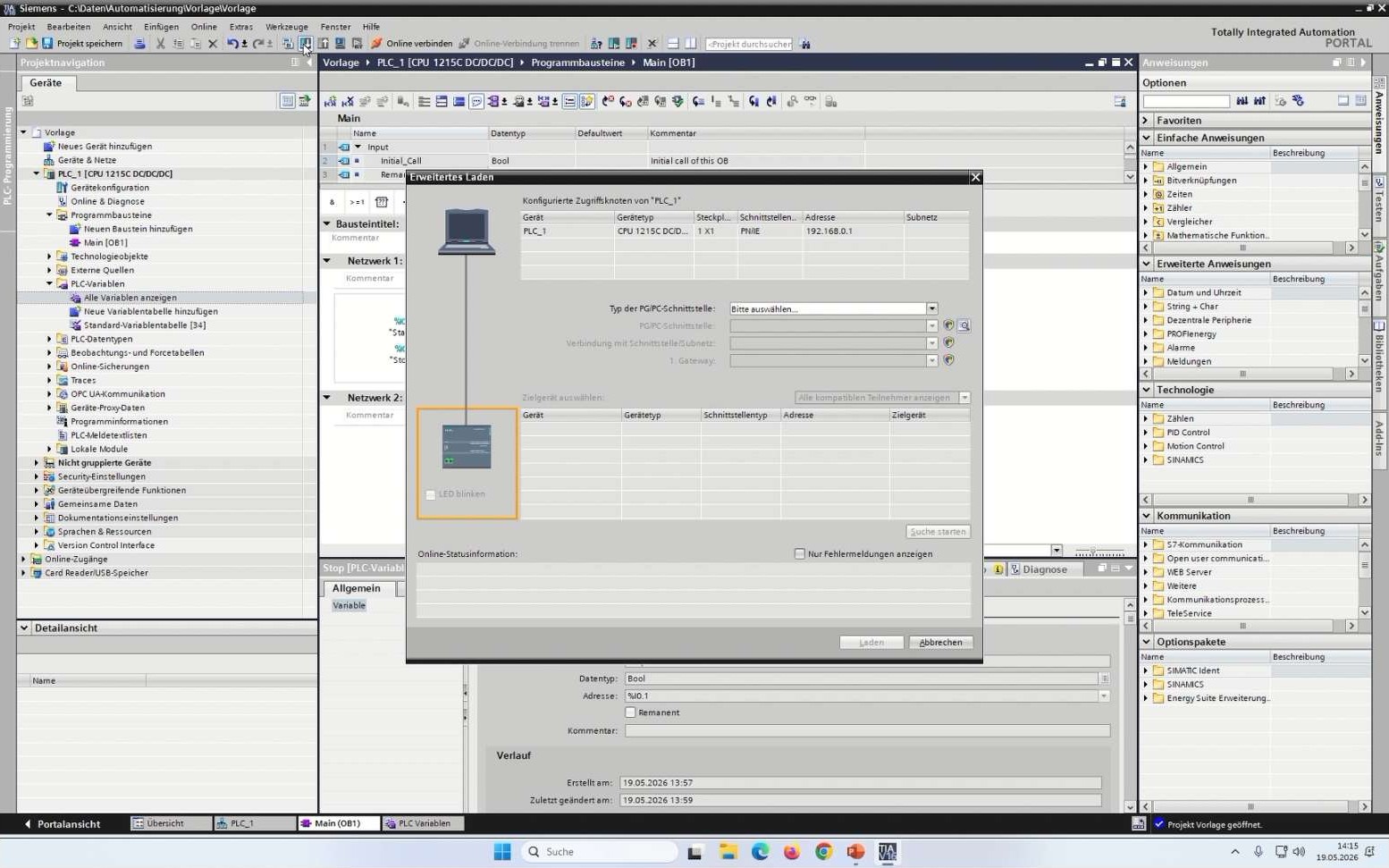

Step #23: Danach öffnet sich das Fenster, wählen sie für das Feld "Typ der PG/PC-Schnittstelle" die Option "PN/IE" aus, dann wählen sie für das Feld "PG/PC-Schnittstelle" die Option "TPlink Gigabit Ethernet USB Adapter" aus, dann klicken sie auf "suche starten" und danach auf "Laden" — Danach öffnet sich das Fenster, wählen sie für das Feld "Typ der PG/PC-Schnittstelle" die Option "PN/IE" aus, dann wählen sie für das Feld "PG/PC-Schnittstelle" die Option "TPlink Gigabit Ethernet USB Adapter" aus, dann klicken sie auf "suche starten" und danach auf "Laden"
